孔加工刀具
车刀片是用于车床上进行车削加工的切削工具,其特点和结构如下:
材料:车刀片通常采用高速钢、硬质合金等材料制成,以确保切削性能和耐磨性。
刀尖设计:车刀片的刀尖设计可以根据不同工件材料和加工要求进行选择,如不同的切角和刀尖弧度。
刃部设计:刃部设计有单刃、双刃、多刃等选项,可满足不同的车削需求。
固定方式:车刀片通常安装在车刀架上,具有稳定的固定方式,以确保刀具在车削过程中的精度和稳定性。
切削形式:车刀片适用于粗车、精车、镗削等不同的车削操作。
应用范围:
金属加工:车刀片广泛应用于金属加工领域,包括钢铁、铝合金、铜等金属材料的车削加工。
机械制造:在机械制造行业中,车刀片用于对各种机械零部件的外轮廓、孔加工等操作。
汽车制造:车刀片常见于汽车制造业,用于加工汽车发动机曲轴、齿轮、轮毂等零部件的车削加工。
模具制造:车刀片也广泛用于模具制造行业,用于加工塑料模具、压铸模具等模具零部件。

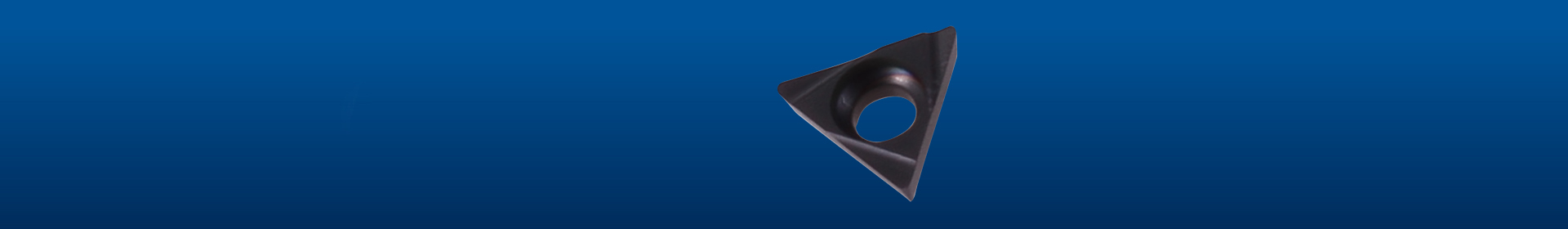

TP型刀片
规格型号 | 尺寸 | 加工材质 | 切削参数推荐 | ||||||||||
l | di | S | r | P | M | K | N | S | H | VC(m/min) | ap(mm) | f(mm/rev) | |
TPGX 090202-F6G 1310 | 9.6 | 5.56 | 2.38 | 0.2 | ● | 120-300 | 1.00-2.00 | 0.05-0.12 | |||||
TPGX 090202-F5S 2125 | 9.6 | 5.56 | 2.38 | 0.2 | ● | ● | ● | 90-300 | 1.00-2.00 | 0.05-0.12 | |||
TPGX 090202-F7P 1225 | 9.6 | 5.56 | 2.38 | 0.2 | ● | 120-300 | 1.00-2.50 | 0.08-0.15 | |||||
TPGX 090202-F5K 1115 | 9.6 | 5.56 | 2.38 | 0.2 | ● | 120-300 | 1.00-2.50 | 0.08-0.15 | |||||
TPGX 090204-F6G 1310 | 9.6 | 5.56 | 2.38 | 0.4 | ● | 120-300 | 1.00-2.50 | 0.08-0.15 | |||||
TPGX 090204-F5K 1115 | 9.6 | 5.56 | 2.38 | 0.4 | ● | 120-300 | 1.00-2.50 | 0.08-0.15 | |||||
TPGX 090204-F5S 2125 | 9.6 | 5.56 | 2.38 | 0.4 | ● | ● | ● | 120-300 | 1.00-2.50 | 0.08-0.15 | |||
TPGX 090204-F1N 1010 | 9.6 | 5.56 | 2.38 | 0.4 | ● | 300-1000 | 1.00-3.00 | 0.08-0.15 | |||||
TPGX 090204-F7P 1225 | 9.6 | 5.56 | 2.38 | 0.4 | ● | 120-300 | 1.00-2.50 | 0.08-0.15 | |||||
TPGX 110302-F6G 1310 | 11 | 6.35 | 3.18 | 0.2 | ● | 120-300 | 1.00-2.00 | 0.05-0.12 | |||||
TPGX 110302-F5S 2125 | 11 | 6.35 | 3.18 | 0.2 | ● | ● | ● | 120-300 | 1.00-2.00 | 0.05-0.12 | |||
TPGX 110302-F7P 1225 | 11 | 6.35 | 3.18 | 0.2 | ● | 120-300 | 1.00-2.00 | 0.05-0.12 | |||||
TPGX 110302-F5K 1115 | 11 | 6.35 | 3.18 | 0.2 | ● | 120-300 | 1.00-2.00 | 0.05-0.12 | |||||
TPGX 110304-F6G 1310 | 11 | 6.35 | 3.18 | 0.4 | ● | 120-300 | 1.00-3.00 | 0.08-0.15 | |||||
TPGX 110304-F5K 1115 | 11 | 6.35 | 3.18 | 0.4 | ● | 120-300 | 1.00-2.00 | 0.08-0.15 | |||||
TPGX 110304-F5S 2125 | 11 | 6.35 | 3.18 | 0.4 | ● | ● | ● | 120-300 | 1.00-3.00 | 0.08-0.15 | |||
TPGX 110304-F1N 1010 | 11 | 6.35 | 3.18 | 0.4 | ● | 300-1000 | 1.00-3.00 | 0.08-0.15 | |||||
TPGX 110304-F7P 1225 | 11 | 6.35 | 3.18 | 0.4 | 120-300 | 1.00-3.00 | 0.08-0.15 | ||||||
TPGX 090204-C1 CD05 ① | 9.6 | 5.56 | 2.38 | 0.4 | ● | 600-2000 | 1.00-2.50 | 0.05-0.25 | |||||
TPGX 110304-C1 CD05 ① | 11 | 6.35 | 3.18 | 0.4 | ● | 600-2500 | 1.00-3.00 | 0.05-0.30 | |||||
TPGX 090204-C1 CB05 ② | 9.6 | 5.56 | 2.38 | 0.4 | ● | 150-400 | 1.00-2.50 | 0.05-0.25 | |||||
TPGX 110304-C1 CB05 ② | 11 | 6.35 | 3.18 | 0.4 | ● | 150-400 | 1.00-3.00 | 0.05-0.30 |
●带①为 PCD刀片
●带②为 CBN刀片
