首页 > 刀具 > 孔加工刀具 > 镗削刀夹>微调镗头

概览
如何使用
成功案例
相关视频

产品特点

●调整精度可达：Ф0.02mm/格，副尺可达：Ф0.002mm/格

●最小加工孔径Ф24.8mm

●径向安装，轴向间距小

●微调单元自锁设计

●微调单元安装在盲孔内，大大提高使用寿命和尺寸稳定性

●多种刀片可选（CC/TC/TP）

钢
不锈钢
铸铁
有色金属材料
超级耐热合金
淬硬钢

产品范围

微调镗头


安装方式	规格型号	主偏角	切入角	D	L1	L2	F	Dmin	刀片型号
角度安装(主偏角=90°)	HFL/R A90.S16.CC06	90°	0°	16	14.2	25.15	0.45	25.5	CC..0602..
	HFL/R A90.S16.TC06	90°	0°	16	14.2	25.15	0.49	24.8	TC..06T1..
	HFL/R A90.S16.TB06	90°	0°	16	14.2	25.15	0.49	24.8	TB..0601..
	HFL/R A90.S20.TC09	90°	0°	20	19.8	34.3	0.9	32.5	TC..0902..
	HFL/R A90.S20.TP09	90°	0°	20	19.8	34.3	0.9	32.5	TP..0902..
	HFL/R A90.S22.TC11	90°	0°	22	23.8	46.2	1.1	42	TC..1102..
	HFL/R A90.S22.TP11	90°	0°	22	23.8	46.2	1.1	42	TP..1103..
	HFL/R A90.S32.TC16	90°	0°	32	32.15	63.14	1.2	59.4	TC..16T3..
	HFL/R A90.S32.TP11	90°	0°	32	32.15	63.14	1.2	59.4	TP..1103..
直度安装(主偏角=90°)	HFL/R B90.S16.CC06	90°	0°	16	13.3	24.2	5.1	27	CC..0602..
	HFL/R B90.S16.TC06	90°	0°	16	13.3	24.2	5.1	25	TC..06T1..
	HFL/R B90.S16.TB06	90°	0°	16	13.3	24.2	5.1	25	TB..0601..
	HFL/R B90.S20.TC09	90°	0°	20	18.3	32.9	6.3	36.5	TC..0902..
	HFL/R B90.S20.TP09	90°	0°	20	18.3	32.9	6.3	36.5	TP..0902..
	HFL/R B90.S22.TC11	90°	0°	22	22.1	44.3	7.2	48.5	TC..1102..
	HFL/R B90.S22.TP11	90°	0°	22	22.1	44.3	7.2	48.5	TP..1103..
	HFL/R B90.S32.TP11	90°	0°	32	32	62.7	10.3	68.4	TP..1103..
	HFL/R B90.S32.TC16	90°	0°	32	32	62.7	10.3	68.4	TC..16T3..

●刀片请根据不同材料单独订购，“请点击此处”
●安装尺寸，“请点击此处”

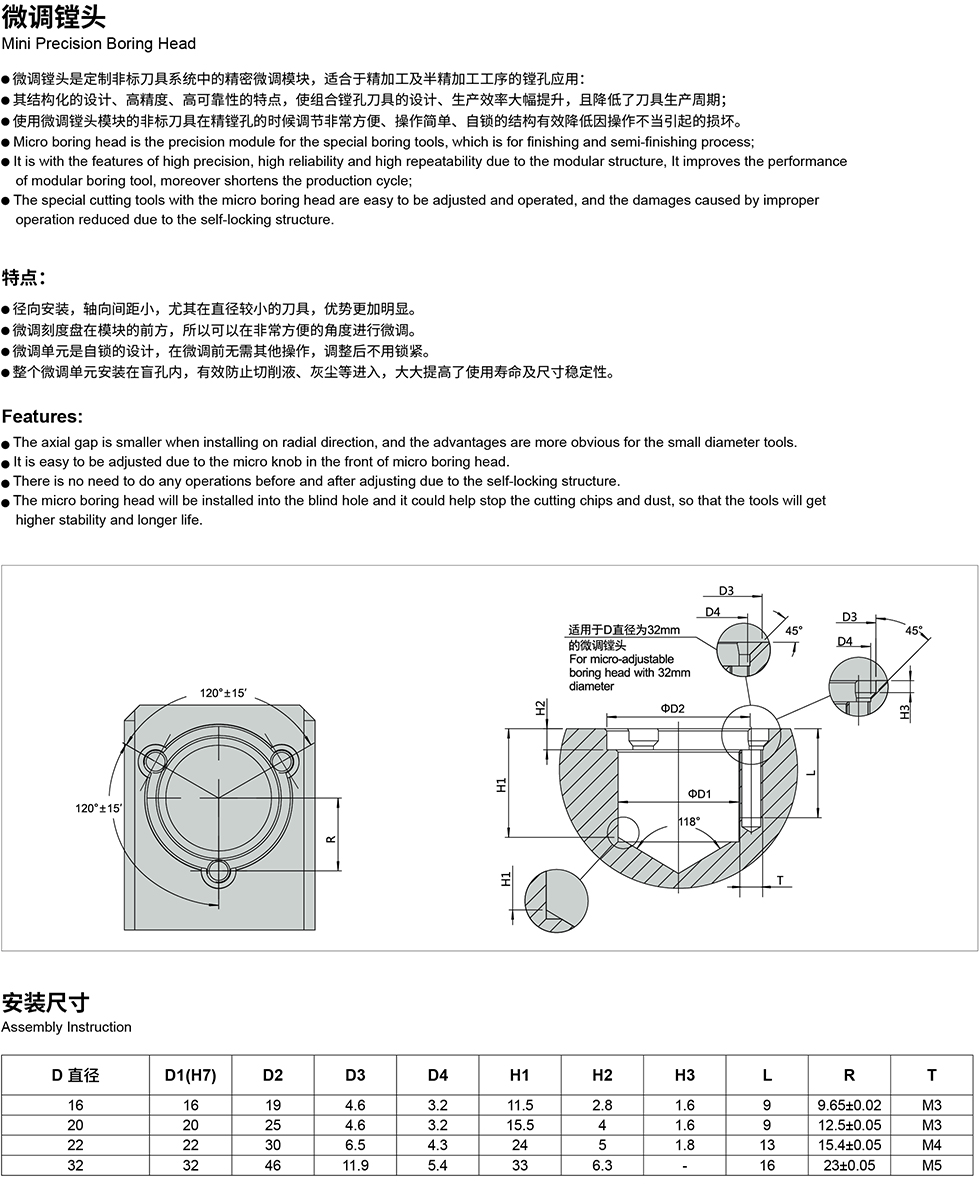

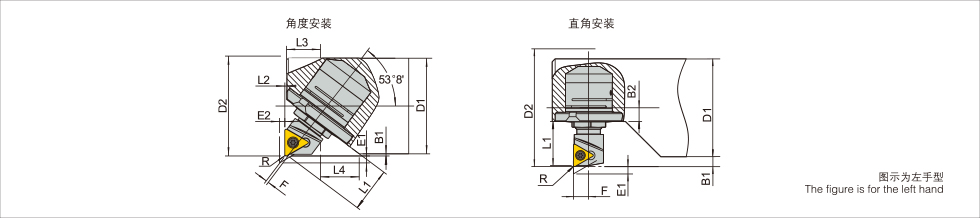

微调镗头安装尺寸


安装方式	D	R	D1	D2	B1	E1	E2	B2	L1	L2	L3	L4	F
角度安装(主偏角=90°)	16	0.2	26	27.9	0.6	2.5	-	3.6	9.8	-	-	-	5.1
		0.4	26	27.6	0.55	2.5	-	3.6	9.6	-	-	-	5.1
		0.8	26	27	0.5	2.5	-	3.6	9.1	-	-	-	5.1
	16	0.2	24	25.9	0.6	2.5	-	3.6	8.8	-	-	-	5.1
		0.4	24	25.6	0.55	2.5	-	3.6	8.6	-	-	-	5.1
		0.8	24	25	0.5	2.5	-	3.6	8.1	-	-	-	5.1
	20	0.2	34.5	37.4	1.45	3.5	-	4.55	13.95	-	-	-	6.3
		0.4	34.5	37.1	1.3	3.5	-	4.55	13.6	-	-	-	6.3
		0.8	34.5	36.5	1	3.5	-	4.55	12.9	-	-	-	6.3
	22	0.2	46.5	49.4	1.45	6	-	7.75	16.75	-	-	-	7.2
		0.4	46.5	49.1	1.3	6	-	7.75	16.4	-	-	-	7.2
		0.8	46.5	48.5	1	6	-	7.75	15.7	-	-	-	7.2
	32	0.4	67	69.6	1.3	10	-	9.4	25	-	-	-	10.3
		0.8	67	69	1	10	-	9.4	24.3	-	-	-	10.3
		1.2	67	68.4	0.7	10	-	9.4	23.6	-	-	-	10.3
直度安装(主偏角=90°)	16	0.2	22	26.2	1.7	2	1.5	-	11	0.5	6.6	9.55	0.4
		0.4	22	25.9	1.65	2	1.5	-	10.7	0.5	6.6	9.55	0.4
		0.8	22	25.3	1.6	2	1.5	-	10.1	0.5	6.6	9.55	0.45
		0.2	22	25.7	1.5	2	1.5	-	10.9	0.5	6.6	9.55	0.4
		0.4	22	25.4	1.45	2	1.5	-	10.6	0.5	6.6	9.55	0.4
		0.8	22	24.8	1.4	2	1.5	-	10	0.5	6.6	9.55	0.45
	20	0.2	28.5	33.4	2.45	2.8	2.1	-	14.9	0.5	9.4	12.15	0.95
		0.4	28.5	33.1	2.3	2.8	2.1	-	14.5	0.5	9.4	12.15	1
		0.8	28.5	32.5	2	2.8	2.1	-	13.7	0.5	9.4	12.15	1.1
	22	0.2	38	42.9	2.45	4.8	3.6	-	17.6	0.5	11.2	14.85	1.15
		0.4	38	42.6	2.3	4.8	3.6	-	17.2	0.5	11.2	14.85	1.2
		0.8	38	42	2	4.8	3.6	-	16.4	0.5	11.2	14.85	1.3
	32	0.4	55	60.6	2.8	8	6	-	26.2	0.5	16.65	23.7	1.3
		0.8	55	60	2.5	8	6	-	25.4	0.5	16.65	23.7	1.4
		1.2	55	59.4	2.2	8	6	-	24.6	0.5	16.65	23.7	1.5

●安装尺寸，“请点击此处”
