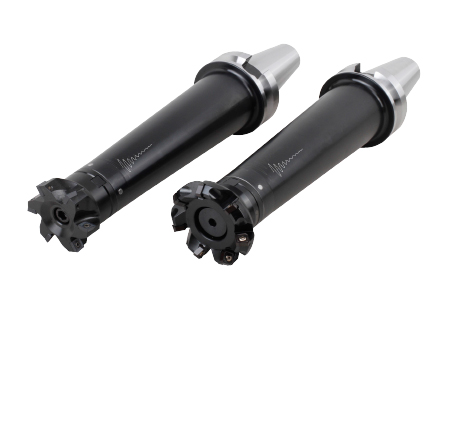

●适用于零部件深孔/深腔铣削加工；
●采用整体式结构，连接刚性足，精度高；
●刀杆长径比可达10倍径；
●内部有“实时响应”的阻尼减振机构，可使刀具进行高效加工而且可拟制刀具切削时的振动；
●通过更换不同的刀座可以实现不同的加工范围；

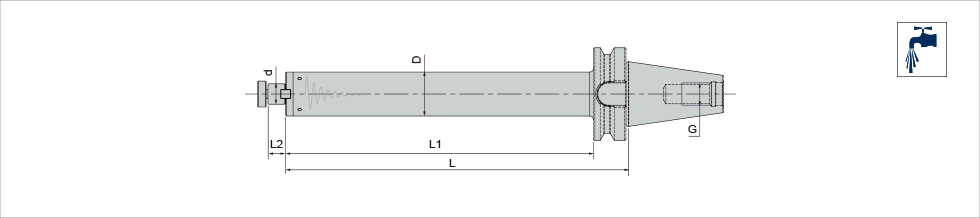

| 规格型号 | L | D | d | L1 | L2 | G | Bar | Kg | 适配刀盘 |
| FBT50 FM22xD48x300.V | 300 | 47.5 | 22 | 262 | 19 | 24 | 70 | 7.15 | 50 |
| FBT50 FM22xD48x370.V | 371 | 47.5 | 22 | 333 | 19 | 24 | 70 | 8.16 | 50 |
| FBT50 FM22xD60x360.V | 360 | 60 | 22 | 322 | 19 | 24 | 70 | 10.19 | 63 |
| FBT50 FM22xD60x460.V | 460 | 60 | 22 | 422 | 19 | 24 | 70 | 12.39 | 63 |
| FBT50 FM27xD76x470.V | 470 | 76 | 27 | 432 | 21 | 24 | 70 | 17.94 | 80 |
| FBT50 FM27xD76x570.V | 572 | 76 | 27 | 534 | 21 | 24 | 70 | 21.2 | 80 |
●刀杆有内冷出水孔。
●若出现减振性能下降时，建议维修保养。
最新资料更新中....
无锡xx公司
项目背景
原客户使用某进口品牌阻尼减振铣刀，在精铣余量少（切深0.2）的情况下振刀，影响加工效率，切刀具成本较高。

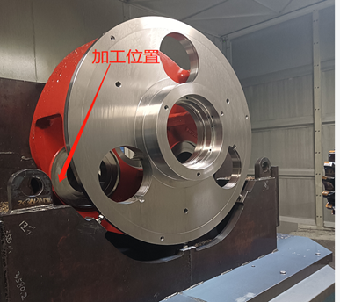

一、加工内容：行星架内腔端面
●材料：QT700；
●机床：BT50卧式加工中心；
●冷却：内冷 乳化液；
●刀盘直径Φ200，带B轴旋转；
●工艺要求：表面光洁度要求Ra3.2；
●断续加工；
●要求较高的加工效率，满足工艺加工节拍。
二、刀具选型：整体式非标阻尼减振铣刀柄+非标面铣刀
●刀柄:C10-390B.558-50140
●接杆：C10-Q40D100-400
三、加工参数对比
| 品牌 | 松德 | 竞争对手 |
| 刀体（刀盘、刀杆、刀柄）型号 | BBT50 B100-D80X47.V-21050 MF90SD D200.B100.Z14.12-21100 | C10-390B.558-50 140 |
| C10-Q40D100-400 | ||
| 刀盘型号未知 | ||
| 直径(mm) | 200 | 200 |
| 齿数 | 14 | 12 |
| 刀片、刃具型号 | SDGT 120412-RP | SDGT1204PDR-D57 WKP35G |
| 刃口数/刀片 | 4 | 4 |
| 转速(rpm) | 279 | 140 |
| 线速度Vc(M/min) | 175 | 88 |
| 每齿进给量mm/z | 0.344 | 0.17 |
| 每转进给量mm/rev | 4.816 | 2.04 |
| 工作台/主轴进给mm/min | 1350 | 675 |
| 切削深度ap(mm) | 1 | 1 |
| 切削宽度ae(mm) | 100 | 100 |
| 加工长度L(mm) | 1279 | 1279 |
| 单件加工时间(秒） | 57 | 114 |
