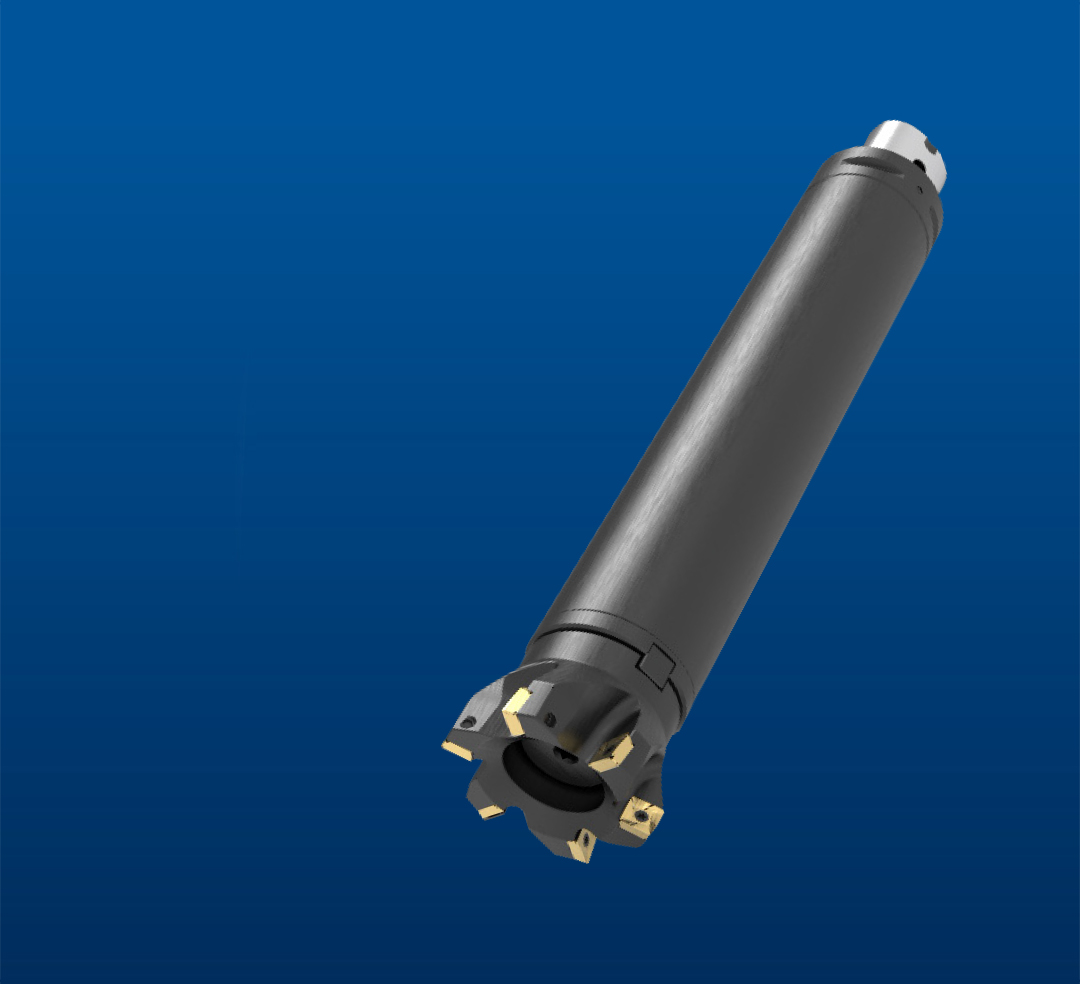

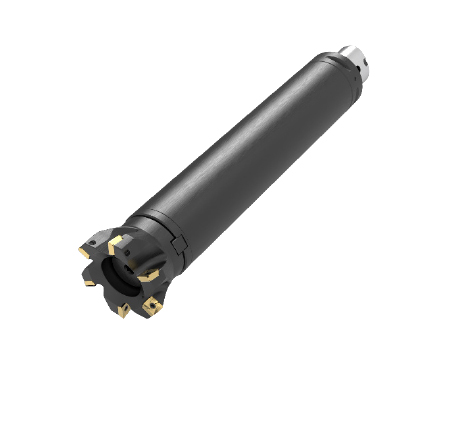

●适用于零部件深孔/深腔铣削加工；
●采用模块式 PSC接口，连接刚性足，重复定位精度高；
●刀杆长径比可达10倍径；
●内部有“实时响应”的阻尼减振机构，可使刀具进行高效加工而且可拟制刀具切削时的振动；
●通过更换不同的刀座可以实现不同的加工范围。

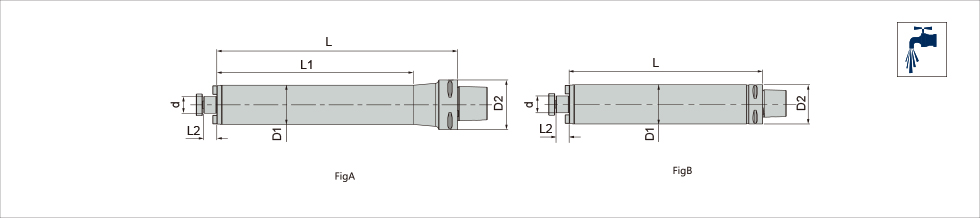

| 规格型号 | L | L1 | L2 | d | D1 | D2 | Bar | Fig | Kg |
| C4 SEM16xD38x130.V | 130 | 107.8 | 17 | 16 | 38 | 40 | 70 | A | 1.62 |
| C4 SEM16xD38x200.V | 200 | 177.8 | 17 | 16 | 38 | 40 | 70 | A | 2.32 |
| C5 SEM22xD48x180.V | 180 | 157.6 | 19 | 22 | 47.5 | 50 | 70 | A | 3.22 |
| C5 SEM22xD48x220.V | 220 | 197.6 | 19 | 22 | 47.5 | 50 | 70 | A | 6.04 |
| C5 SEM22xD48x270.V | 270 | 247.6 | 19 | 22 | 47.5 | 50 | 70 | A | 6.85 |
| C6 SEM22xD60x200.V | 200 | 175.4 | 19 | 22 | 60 | 63 | 70 | A | 8.05 |
| C6 SEM22xD60x260.V | 260 | 235.4 | 19 | 22 | 60 | 63 | 70 | A | 9.29 |
| C6 SEM22xD60x310.V | 310 | 285.4 | 19 | 22 | 60 | 63 | 70 | A | 10.86 |
| C6 SEM27xD63x200.V | 200 | 200 | 21 | 27 | 63 | 63 | 70 | B | 8.54 |
| C6 SEM27xD63x260.V | 260 | 260 | 21 | 27 | 63 | 63 | 70 | B | 9.88 |
| C6 SEM27xD63x310.V | 310 | 310 | 21 | 27 | 63 | 63 | 70 | B | 11.57 |
| C8 SEM27xD76x220.V | 220 | 187.2 | 21 | 27 | 76 | 80 | 70 | A | 12.92 |
| C8 SEM27xD76x320.V | 320 | 287.2 | 21 | 27 | 76 | 80 | 70 | A | 13.4 |
| C8 SEM27xD80x360.V | 360 | 327.2 | 21 | 27 | 76 | 80 | 70 | A | 18.2 |
| C8 SEM32xD80x220.V | 220 | 220 | 24 | 32 | 80 | 80 | 70 | B | 13.73 |
| C8 SEM32xD80x320.V | 320 | 320 | 24 | 32 | 80 | 80 | 70 | B | 18 |
| C8 SEM32xD80x360.V | 360 | 360 | 24 | 32 | 80 | 80 | 70 | B | 19.6 |
●刀具有内冷出水孔。
●若出现减振能力下降时，建议维修保养。
最新资料更新中....
山西侯马xx公司
项目背景：
配合夹具商，配套6缸发动机气缸体半精加工全套方案；项目对整体加工节拍考核严格，要求加工效率高，成本低。
一、加工内容：气缸体-12-止推挡面粗精铣
●材料：HT300；
●机床：森精机卧加（BT50）；
●冷却：内冷 乳化液；
●刀盘直径Φ250，B轴旋转，左右两侧铣削；
●工艺要求：宽度尺寸38±0.1mm，每档跨度120mm，粗糙度Ra3.2；

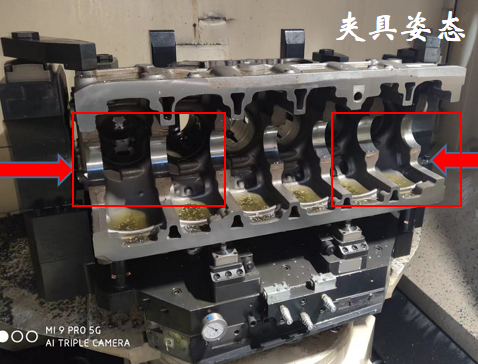

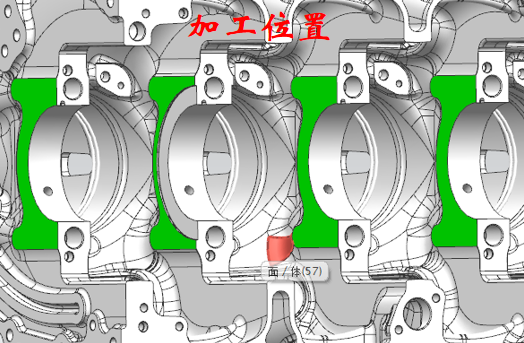

●加工部位：铣左右两侧边缘共八档（如右图红框）;
●断续加工；
●要求较高的加工效率，满足工艺加工节拍。

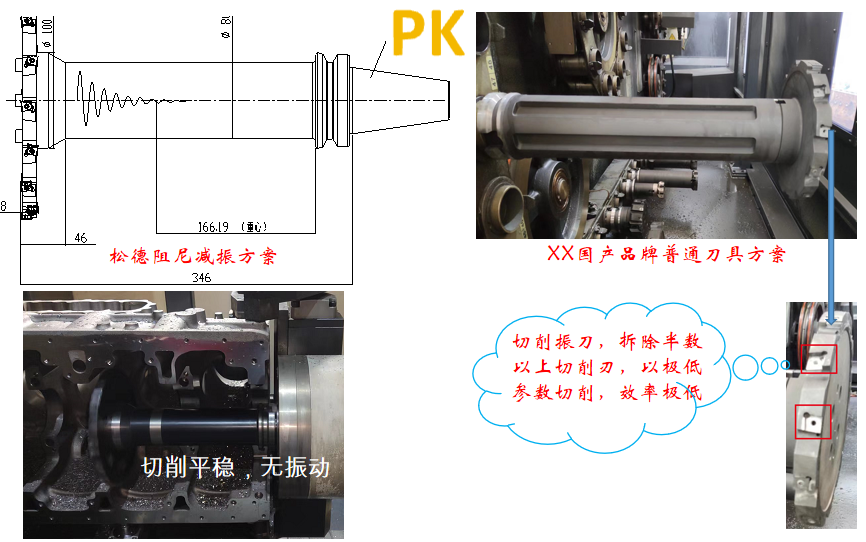

二、刀具方案
三、加工参数对比
| 测试刀具信息 | 松德刀具 | 竞争对手 |
| 刀柄 | FBT50 B100X332.V-18120（减振） | BT50-XDZ38-420C.D95(普通） |
| 刀盘 | MSSB D250.B100.H18.Z16.LN11 | S3M-250B20CN12C.XDZ38 |
| 刀片 | LNHT 1106PN-N HT | CNCQ120504L/R |
| 刀杆直径 | 250 | 250 |
| 齿数 | 8 | 6 |
| 转速S（r/min） | 150 | 200 |
| 工作台进给F(mm/min) | 144 | 40 |
| 线速度Vc（m/min） | 118 | 157 |
| 每齿进给fZ(mm/z) | 0.12 | 0.03 |
| 背吃刀量ap(mm) | 1.5 | 0.5 |
| 加工长度mm | 1500 | 1500 |
| 单件加工时间s | 625 | 2250 |
| 测试结果 | 切削平稳，无振动,效率提高3.6倍 | 效率低，切削不稳定，光洁度差 |
四、加工效果
