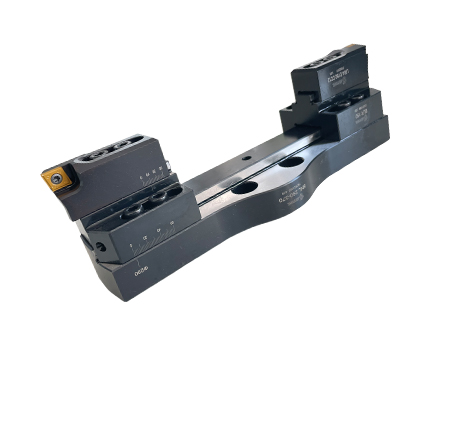

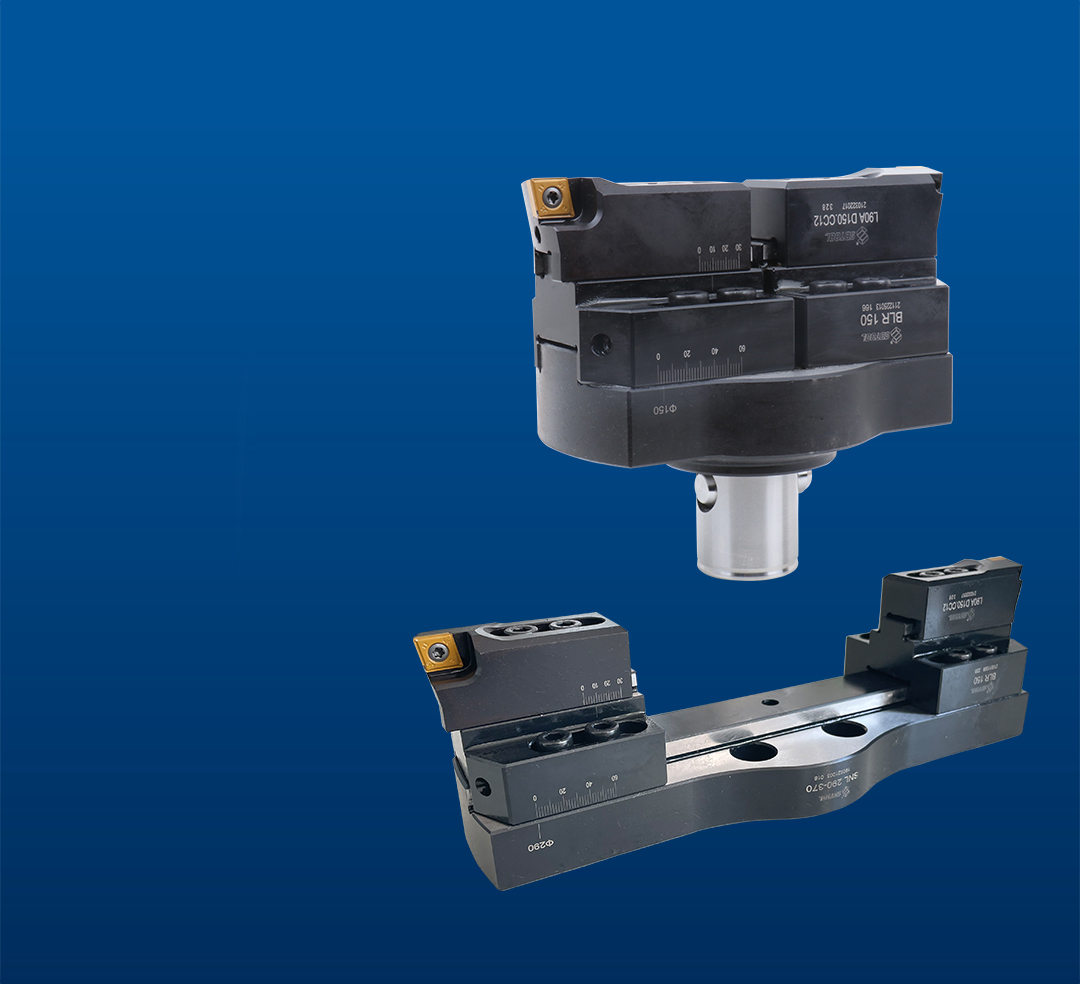

●镗孔范围：Φ150～Φ850
●矩形导轨结构，可以传递大扭矩
●调整范围广
●刀座种类多，可互换
●Φ210以上可选铝合金刀桥，刀桥重量可减轻60%
●Φ610以上可与主轴法兰连接，连接刚性足，切削稳定

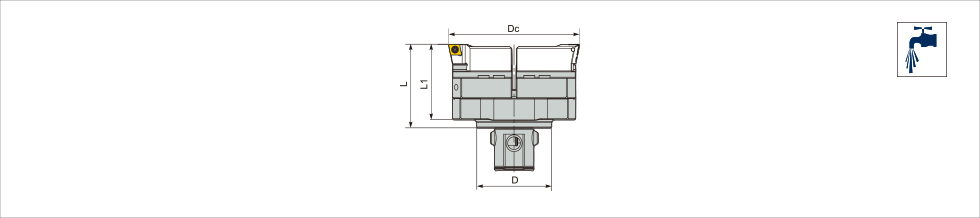

| 规格型号 | Dc | L1 | L | D | 主柄接口 | Kg | 适配刀座 |
| NLR D150-210.K63.C | 150-210 | 89 | 99 | 63 | K63 | 5.1 | L..A D150.. |
| NLR D150-210.K90.C | 150-210 | 89 | 99 | 88 | K90 | 5.4 | L..A D150.. |
●适配刀座需单独订购，“请点击此处”
●适配刀柄需单独订购，“请点击此处”
●加工不同材料刀具的切削参数，“请点击此处”
●刀座刻线标注依据：CC06/CC09/TC11/TC16/SO06圆角为R0.4时的值，SO09圆角为R0.6时的值，
CC12/SC09/SC12/SO12圆角为R0.8时的值；SO16圆角为R1.2时的值；

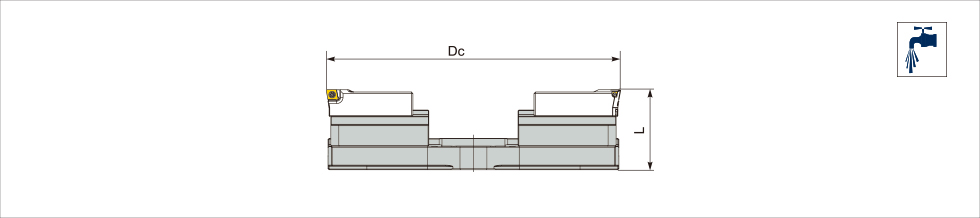

| 规格型号 | Dc | L | 主柄接口 | Kg | 适配刀座 |
| NLR D210-290.C | 210-290 | 89 | SNL 32 | 4.83 | L..A D150.. |
| NLR D290-370.C | 290-370 | 89 | SNL 32 | 6.13 | L..A D150.. |
| NLR D370-490.C | 370-490 | 102 | SNL 32 | 12.64 | L..A D370.. |
| NLR D490-610.C | 490-610 | 117 | SNL 32 | 17.22 | L..A D370.. |
| NLR D610-730.C | 610-730 | 122 | SEL 40 | 22.6 | L..A D370.. |
| NLR D730-850.C | 730-850 | 127 | SEL 40 | 26.83 | L..A D370.. |
●适配刀座需单独订购，“请点击此处”
●适配刀柄需单独订购，“请点击此处”
●210-290，290-370规格内冷水管需单独订购，型号：SG M16X67-D3。
●加工不同材料刀具的切削参数，“请点击此处”
●刀座刻线标注依据：CC06/CC09/TC11/TC16/SO06圆角为R0.4时的值，SO09圆角为R0.6时的值，
CC12/SC09/SC12/SO12圆角为R0.8时的值；SO16圆角为R1.2时的值；
| 刀具信息 | 现用刀具1 | 现用刀具2 | 测试刀具2 |
| 品牌 | BIG | BIG | 松德 |
| 刀体（刀盘、刀杆、刀柄）型号 | SLN200-270(粗镗刀） | SLN200-270（精镗刀） | SNL 210-290.C |
| （粗精一体镗刀） | |||
| 直径(mm) | 240 | 240 | 240 |
| 齿数 | 2 | 1 | 1 |
| 刀片、刃具型号 | CCMT 120408 | TCGT110204L AC520U（BIG） | TCGT110204L AC520U(BIG) |
| 刃口数/刀片 | 2 | 3 | 3 |
| 转速(rpm) | 210 | 200 | 300 |
| 线速度Vc(M/min) | 158 | 150 | 225 |
| 每齿进给量mm/z | 0.107 | 0.18 | 0.132 |
| 每转进给量mm/rev | 0.214 | 0.18 | 0.132 |
| 工作台/主轴进给mm/min | 45 | 36 | 40 |
| 切削深度ap(mm) | 4 | 4 | 4 |
| 加工表面粗糙度Ra | Ra4.0 | Ra3.0 | |
| 加工长度L(mm) | 280 | 280 | 280 |
| 单件加工时间(秒） | 373 | 467 | 420 |
| 加工件数 | 1 | 1 |
8月21日测试，刀片客户提供，测试刀体尺寸稳定，粗精一体程无震刀现象，上下孔径尺寸变化在.005左右，节省半精时间6.2min，试刀结果客户认可
