定尺寸镗刀_松德刀具

首页 > 刀具 > 孔加工刀具 > 粗镗刀具>定尺寸镗刀

概览
如何使用
成功案例
相关视频

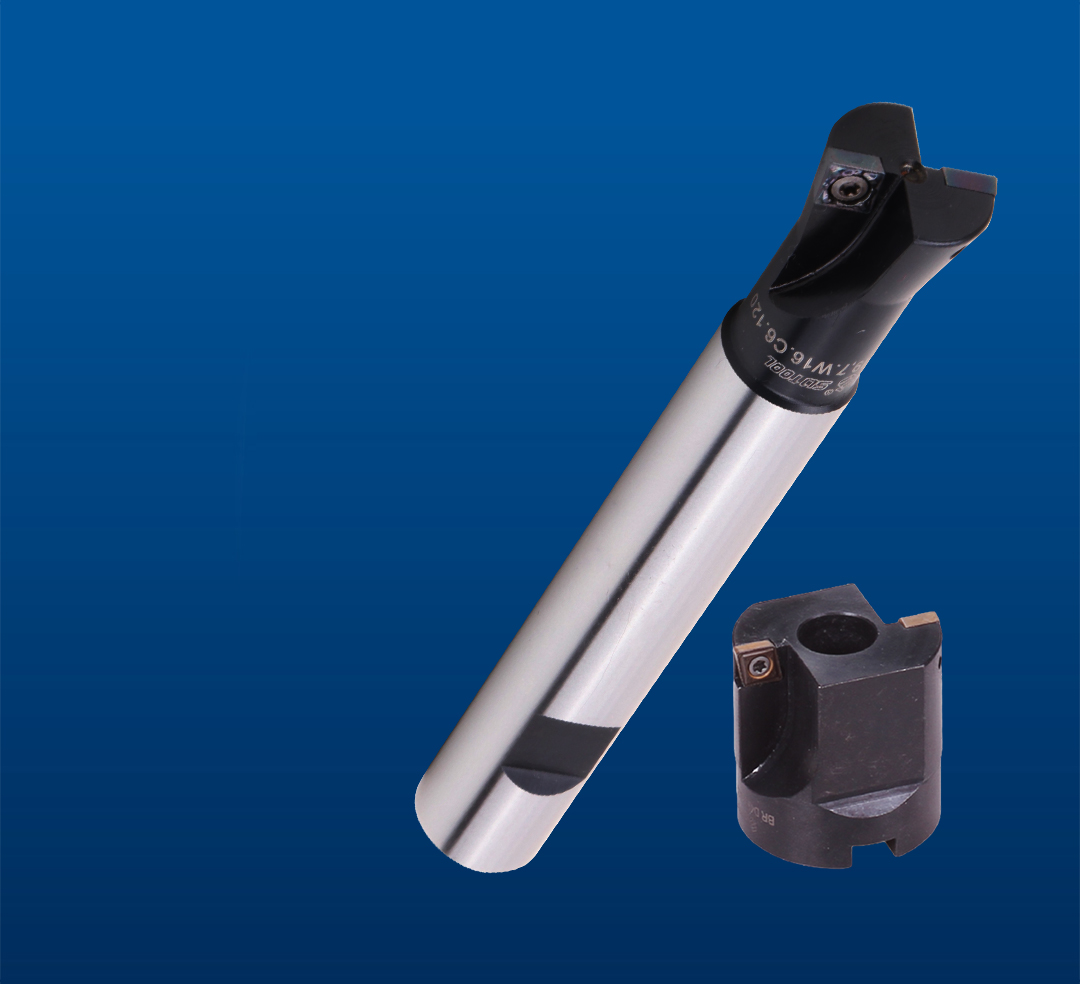

产品特点

●镗孔直径范围Φ17.7-Φ49.7mm

●定尺寸刀具，无需调整

●刀体刚性足，加工效率高

●结构简单，价格低廉

●适用于大批量生产时粗镗孔

钢
不锈钢
铸铁
有色金属材料
超级耐热合金
淬硬钢

产品范围

定尺寸镗刀

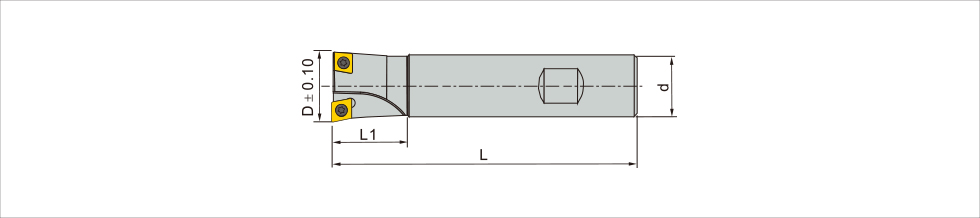

规格型号	D	d	L	L1	刃数	适用刀片	刀片锁紧螺钉	刀片锁紧扳手
BR D17.7.W16.C6.120	17.7	16	120	30	2	CC..060204	SR21 M2.5x5.3	KEY03 T7
BR D18.7.W16.C6.120	18.7	16	120	30	2	CC..060204	SR21 M2.5x5.3	KEY03 T7
BR D19.7.W16.C6.120	19.7	16	120	30	2	CC..060204	SR21 M2.5x5.3	KEY03 T7
BR D21.7.W16.C6.120	21.7	16	120	30	2	CC..060204	SR21 M2.5x5.3	KEY03 T7
BR D23.7.W20.C6.130	23.7	20	130	30	2	CC..060204	SR21 M2.5x5.3	KEY03 T7
BR D24.7.W20.C6.130	24.7	20	130	30	2	CC..060204	SR21 M2.5x5.3	KEY03 T7
BR D25.7.W20.C9.130	25.7	20	130	30	2	CC..09T304	SR21 M4x9.5	KEY03 T15
BR D26.7.W20.C9.130	26.7	20	130	30	2	CC..09T304	SR21 M4x9.5	KEY03 T15
BR D27.7.W20.C9.130	27.7	20	130	30	2	CC..09T304	SR21 M4x9.5	KEY03 T15
BR D29.7.W25.C9.160	29.7	25	160	40	2	CC..09T304	SR21 M4x9.5	KEY03 T15
BR D31.7.W25.C9.160	31.7	25	160	40	2	CC..09T304	SR21 M4x9.5	KEY03 T15
BR D34.7.W25.C9.160	34.7	25	160	40	2	CC..09T304	SR21 M4x9.5	KEY03 T15
BR D39.7.W25.C9.160	39.7	25	160	40	2	CC..09T304	SR21 M4x9.5	KEY03 T15
BR D41.7.W32.C12.200	41.7	32	200	45	2	CC..120408	SR21 M5x12.8	KEY03 T20
BR D44.7.W32.C12.200	44.7	32	200	45	2	CC..120408	SR21 M5x12.8	KEY03 T20
BR D47.7.W32.C12.200	47.7	32	200	45	2	CC..120408	SR21 M5x12.8	KEY03 T20
BR D49.7.W32.C12.200	49.7	32	200	45	2	CC..120408	SR21 M5x12.8	KEY03 T20

●刀片请根据不同材料单独订购，“请点击此处”
●加工不同材料刀具的切削参数，“请点击此处”

定尺寸镗刀

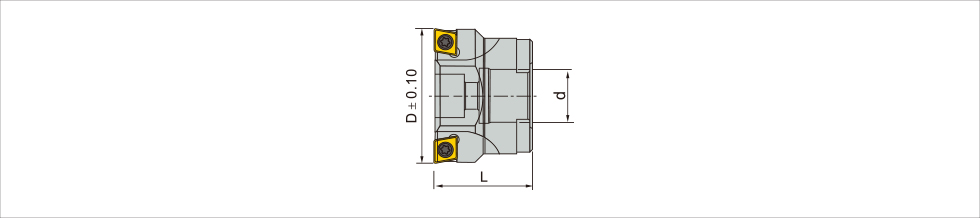

规格型号	D	d	L	刃数	适用刀片	刀片锁紧螺钉	刀片锁紧扳手
BR D44.7.B22.C9.50	44.7	22	50	2	CC..09T304	SR21 M4x9.5	KEY03 T15
BR D49.7.B22.C9.50	49.7	22	50	2	CC..09T304	SR21 M4x9.5	KEY03 T15
BR D54.7.B22.C9.50	54.7	22	50	2	CC..09T304	SR21 M4x9.5	KEY03 T15
BR D59.7.B22.C12.50	59.7	22	50	2	CC..120408	SR21 M5x12.8	KEY03 T20
BR D61.7.B27.C12.50	61.7	27	50	2	CC..120408	SR21 M5x12.8	KEY03 T20
BR D64.7.B27.C12.50	64.7	27	50	2	CC..120408	SR21 M5x12.8	KEY03 T20
BR D69.7.B27.C12.50	69.7	27	50	2	CC..120408	SR21 M5x12.8	KEY03 T20
BR D74.7.B27.C12.50	74.7	27	50	2	CC..120408	SR21 M5x12.8	KEY03 T20
BR D79.7.B27.C12.50	79.7	27	50	2	CC..120408	SR21 M5x12.8	KEY03 T20
BR D84.7.B27.C12.50	84.7	27	50	2	CC..120408	SR21 M5x12.8	KEY03 T20
BR D89.7.B27.C12.50	89.7	27	50	2	CC..120408	SR21 M5x12.8	KEY03 T20
BR D94.7.B27.C12.50	94.7	27	50	2	CC..120408	SR21 M5x12.8	KEY03 T20
BR D99.7.B27.C12.50	99.7	27	50	2	CC..120408	SR21 M5x12.8	KEY03 T20
BR D104.7.B32.C12.50	104.7	32	50	2	CC..120408	SR21 M5x12.8	KEY03 T20
BR D109.7.B32.C12.50	109.7	32	50	2	CC..120408	SR21 M5x12.8	KEY03 T20
BR D114.7.B32.C12.50	114.7	32	50	2	CC..120408	SR21 M5x12.8	KEY03 T20
BR D119.7.B32.C12.50	119.7	32	50	2	CC..120408	SR21 M5x12.8	KEY03 T20

●刀片请根据不同材料单独订购，“请点击此处”
●加工不同材料刀具的切削参数，“请点击此处”

最新资料更新中....

加工中照片.jpg 刀具图片.jpg 加工后图片.jpg

刀具信息	现用刀具1	现用刀具2	测试刀具2
品牌	BIG	BIG	松德
刀体（刀盘、刀杆、刀柄）型号	SLN200-270(粗镗刀）	SLN200-270（精镗刀）	SNL 210-290.C
刀体（刀盘、刀杆、刀柄）型号	SLN200-270(粗镗刀）	SLN200-270（精镗刀）	（粗精一体镗刀）
直径(mm)	240	240	240
齿数	2	1	1
刀片、刃具型号	CCMT 120408	TCGT110204L AC520U（BIG）	TCGT110204L AC520U(BIG)
刃口数/刀片	2	3	3
转速(rpm)	210	200	300
线速度Vc(M/min)	158	150	225
每齿进给量mm/z	0.107	0.18	0.132
每转进给量mm/rev	0.214	0.18	0.132
工作台/主轴进给mm/min	45	36	40
切削深度ap(mm)	4	4	4
加工表面粗糙度Ra		Ra4.0	Ra3.0
加工长度L(mm)	280	280	280
单件加工时间(秒）	373	467	420
加工件数		1	1

8月21日测试，刀片客户提供，测试刀体尺寸稳定，粗精一体程无震刀现象，上下孔径尺寸变化在.005左右，节省半精时间6.2min，试刀结果客户认可
