产品特点

●缩径杆主要是镗孔时刀杆有效长度不足时增加长度，满足加工需求

●缩径杆采用松德模块化K接口，便于通装不同粗、精镗刀及配套刀柄

●接长杆只是在刀具5倍径内可以正常增加模块化组合的长度，超过5倍径就需要考虑刀具本身的刚性

钢
不锈钢
铸铁
有色金属材料
超级耐热合金
淬硬钢

产品范围

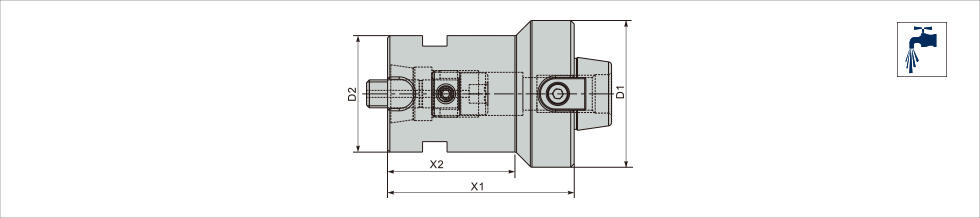

K接口缩径杆


规格型号	D1	D2	X1	X2	Kg
RE K25-K19x40	25	19	40	26.5	0.1
RE K32-K19x40	32	19	40	27	0.14
RE K32-K25x35	32	25	35	22	0.16
RE K40-K19x50	40	19	50	35	0.25
RE K40-K25x50	40	25	50	38	0.28
RE K40-K32x50	40	32	50	38	0.32
RE K50-K19x60	50	19	60	40	0.38
RE K50-K25x50	50	25	50	33	0.4
RE K50-K25x80	50	25	80	63	0.51
RE K50-K32x50	50	32	50	33	0.54
RE K50-K32x80	50	32	80	63	0.64
RE K50-K40x40	50	40	40	23	0.47
RE K50-K40x70	50	40	70	53	0.82
RE K63-K19x70	63	19	70	36	0.84
RE K63-K25x70	63	25	70	54	0.69
RE K63-K25x95	63	25	95	79	0.98
RE K63-K32x60	63	32	60	44	0.75
RE K63-K32x90	63	32	90	74	1.12
RE K63-K40x50	63	40	50	34	0.8
RE K63-K40x85	63	40	85	69	1.28
RE K63-K50x40	63	50	40	24	0.92
RE K63-K50x75	63	50	75	59	1.33
RE K90-K63x105	88	63	105	88	3.1

●适配刀柄需单独订购，“请点击此处”

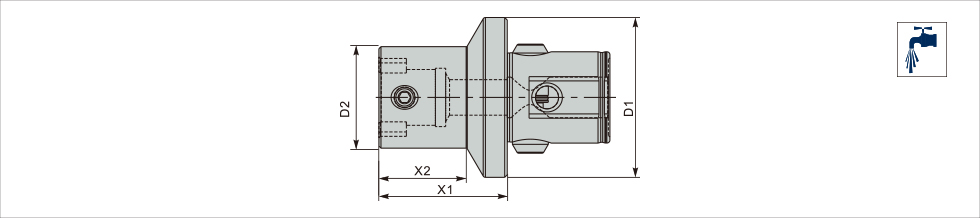

E接口缩径杆


规格型号	D1	D2	X1	X2	Kg
RE E32-E25x50.C	32	25	50	32	0.21
RE E40-E25x50.C	40	25	50	30	0.3
RE E40-E32x50.C	40	32	50	28	0.38
RE E50-E25x50.C	50	25	50	25	0.3
RE E50-E32x50.C	50	32	50	25	0.5
RE E50-E40x70.C	50	40	70	50	0.7
RE E63-E25x50.C	63	25	50	20	0.7
RE E63-E25x80.C	63	25	80	50	0.8
RE E63-E32x50.C	63	32	50	20	0.8
RE E63-E32x80.C	63	32	80	50	0.95
RE E63-E40x80.C	63	40	80	55	1
RE E63-E40x100.C	63	40	100	75	1.2
RE E63-E40x120.C	63	40	120	95	1.4
RE E63-E40x140.C	63	40	140	15	1.6
RE E63-E50x80.C	63	50	80	55	1.3
RE E63-E50x100.C	63	50	100	75	1.6
RE E63-E50x120.C	63	50	120	95	1.9
RE E63-E50x140.C	63	50	140	115	2.2
RE E80-E32x80.C	80	32	80	45	1.45
RE E80-E40x80.C	80	40	80	45	1.65
RE E80-E50x80.C	80	50	80	48	1.95
RE E80-E50x100.C	80	50	100	63	2.2
RE E80-E63x80.C	80	63	80	50	2.25
RE E80-E63x100.C	80	63	100	63	2.8

●适配刀柄需单独订购，“请点击此处”
●备件“请点击此处”

最新资料更新中....

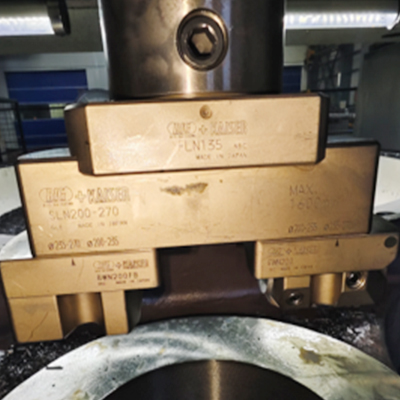

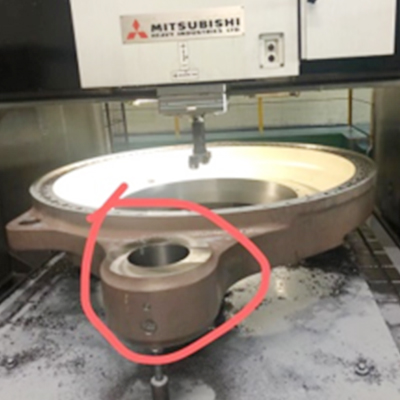

加工中照片.jpg 刀具图片.jpg 加工后图片.jpg

刀具信息	现用刀具1	现用刀具2	测试刀具2
品牌	BIG	BIG	松德
刀体（刀盘、刀杆、刀柄）型号	SLN200-270(粗镗刀）	SLN200-270（精镗刀）	SNL 210-290.C
刀体（刀盘、刀杆、刀柄）型号	SLN200-270(粗镗刀）	SLN200-270（精镗刀）	（粗精一体镗刀）
直径(mm)	240	240	240
齿数	2	1	1
刀片、刃具型号	CCMT 120408	TCGT110204L AC520U（BIG）	TCGT110204L AC520U(BIG)
刃口数/刀片	2	3	3
转速(rpm)	210	200	300
线速度Vc(M/min)	158	150	225
每齿进给量mm/z	0.107	0.18	0.132
每转进给量mm/rev	0.214	0.18	0.132
工作台/主轴进给mm/min	45	36	40
切削深度ap(mm)	4	4	4
加工表面粗糙度Ra		Ra4.0	Ra3.0
加工长度L(mm)	280	280	280
单件加工时间(秒）	373	467	420
加工件数		1	1

8月21日测试，刀片客户提供，测试刀体尺寸稳定，粗精一体程无震刀现象，上下孔径尺寸变化在.005左右，节省半精时间6.2min，试刀结果客户认可
