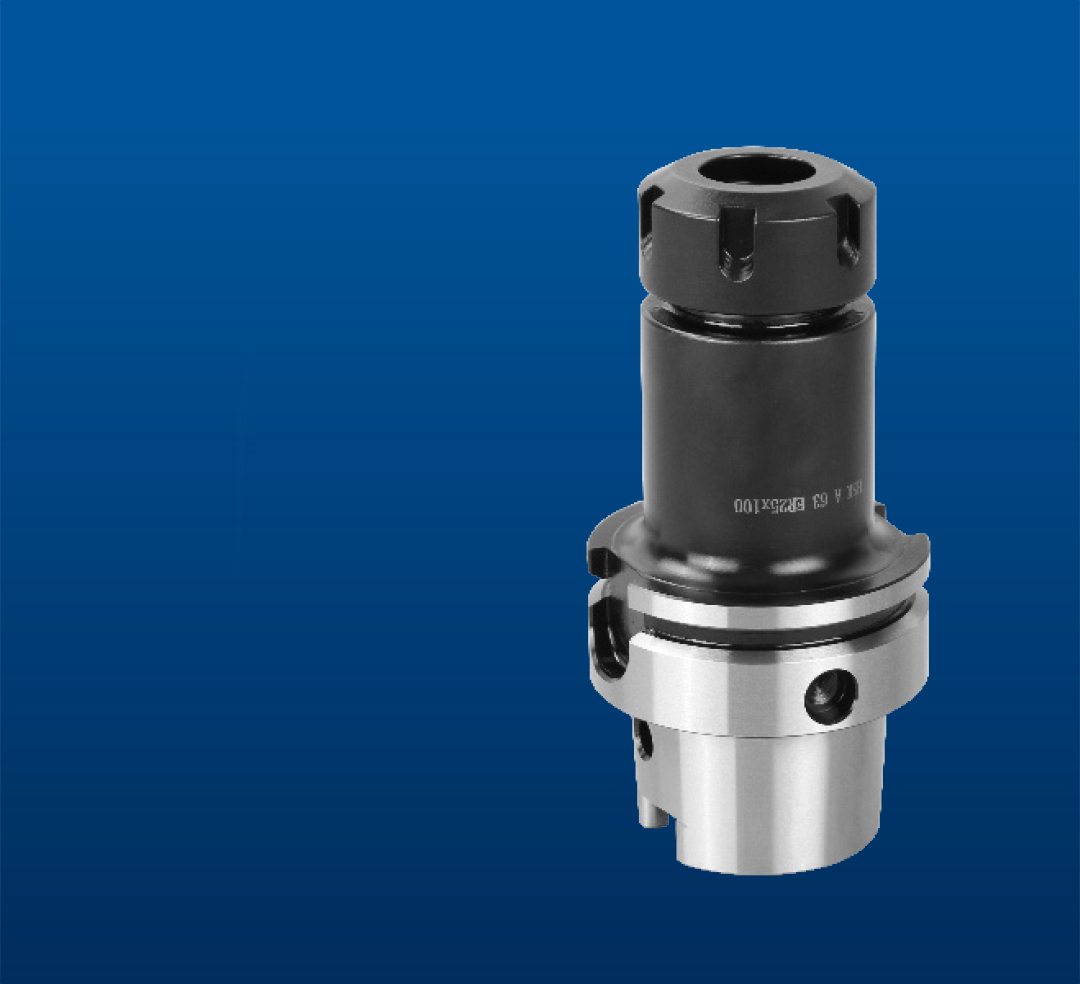

ER筒夹刀柄是一种常用的刀具夹持系统，适用于多种加工场景。以下是一些主要的应用场景：
通用加工：ER筒夹刀柄广泛用于各类通用加工任务，包括车削、铣削、钻孔等操作。
金属加工：对于金属材料的加工，如铝合金、钢材等，ER筒夹刀柄能够提供稳定的刀具夹持，确保高效、精准的加工。
木工加工：在木工行业中，ER筒夹刀柄也被广泛使用，适用于木材雕刻、修整等加工任务。
塑料加工：对于塑料制品的加工，ER筒夹刀柄可以提供良好的刀具夹持和加工质量，适用于塑料注塑模具等领域。
模具制造：在模具行业中，ER筒夹刀柄是常见的选择，能够应用于注塑模具、压铸模具等制造过程中。

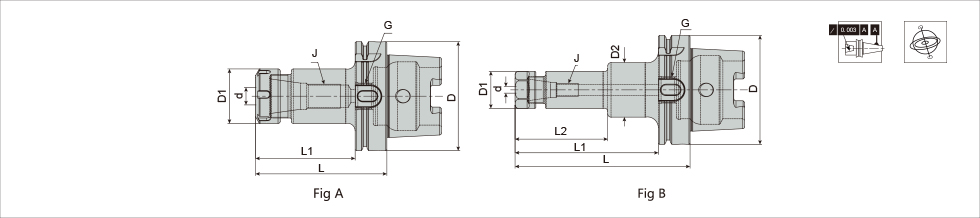

| 规格型号 | L | L1 | L2 | D | D1 | D2 | d | J | Fig | G | Kg |
| HSK A50 ER16x100(1) | 100 | 74 | - | 50 | 28 | - | 0.5-10 | M10 | A | M16x1 | 0.62 |
| HSK A50 ER20x100(1) | 100 | 74 | - | 50 | 34 | - | 1-13 | M12 | A | M16x1 | 0.7 |
| HSK A50 ER25x100(1) | 100 | 74 | 28.5 | 50 | 42 | 41.8 | 1-16 | M16 | B | M16x1 | 0.84 |
| HSK A50 ER32x100(1) | 100 | 74 | 31 | 50 | 50 | 40.4 | 2-20 | M22x1.5 | B | M16x1 | 0.76 |
| HSK A63 ER16x100(1) | 100 | 74 | - | 63 | 28 | - | 0.5-10 | M10 | A | M18x1.0 | 0.8 |
| HSK A63 ER16x120(1) | 120 | 94 | - | 63 | 28 | - | 0.5-10 | M10 | A | M18x1.0 | 1 |
| HSK A63 ER16x160(1) | 160 | 134 | 85.6 | 63 | 28 | 40 | 0.5-10 | M10 | B | M18x1.0 | 1.4 |
| HSK A63 ER20x100(1) | 100 | 74 | - | 63 | 34 | - | 1-13 | M12 | A | M18x1.0 | 0.9 |
| HSK A63 ER20x120(1) | 120 | 94 | - | 63 | 34 | - | 1-13 | M12 | A | M18x1.0 | 1.1 |
| HSK A63 ER20x160(1) | 160 | 134 | 85 | 63 | 34 | 45 | 1-13 | M12 | B | M18x1.0 | 1.6 |
| HSK A63 ER25x80(1) | 80 | 54 | - | 63 | 42 | - | 1-16 | M8 | A | M18x1.0 | 0.9 |
| HSK A63 ER25x100(1) | 100 | 74 | - | 63 | 42 | - | 1-16 | M16 | A | M18x1.0 | 1.1 |
| HSK A63 ER25x120(1) | 120 | 94 | - | 63 | 42 | - | 1-16 | M16 | A | M18x1.0 | 1.3 |
| HSK A63 ER25x160(1) | 160 | 134 | - | 63 | 42 | - | 1-16 | M16 | A | M18x1.0 | 1.7 |
| HSK A63 ER32x80(1) | 80 | 54 | 31 | 63 | 50 | 40.4 | 2-20 | M22x1.5 | B | M18x1.0 | 0.8 |
| HSK A63 ER32x100(1) | 100 | 74 | - | 63 | 50 | - | 2-20 | M22x1.5 | A | M18x1.0 | 1.2 |
| HSK A63 ER32x120(1) | 120 | 94 | - | 63 | 50 | - | 2-20 | M22x1.5 | A | M18x1.0 | 1.5 |
| HSK A63 ER32x160(1) | 160 | 134 | - | 63 | 50 | - | 2-20 | M22x1.5 | A | M18x1.0 | 2 |
| HSK A63 ER40x80(1) | 80 | 54 | 34 | 63 | 63 | 50.4 | 3-26 | - | B | M18x1.0 | 0.9 |
| HSK A63 ER40x100(1) | 100 | 74 | 34 | 63 | 63 | 50.4 | 3-26 | M28x1.5 | B | M18x1.0 | 1.2 |
| HSK A63 ER40x120(1) | 120 | 94 | 34 | 63 | 63 | 50.4 | 3-26 | M28x1.5 | B | M18x1.0 | 1.4 |
| HSK A100 ER16x100(2) | 100 | 71 | - | 100 | 28 | - | 0.5-10 | M10 | A | M24x1.5 | 2.2 |
| HSK A100 ER16x160(2) | 160 | 131 | 85 | 100 | 28 | 40 | 0.5-10 | M10 | B | M24x1.5 | 2.7 |
| HSK A100 ER20x100(2) | 100 | 71 | - | 100 | 34 | - | 1-13 | M12 | A | M24x1.5 | 2.3 |
| HSK A100 ER20x160(2) | 120 | 131 | 85 | 100 | 34 | 50 | 1-13 | M12 | B | M24x1.5 | 3.1 |
| HSK A100 ER25x100(2) | 100 | 71 | - | 100 | 42 | - | 1-16 | M16 | A | M24x1.5 | 2.5 |
| HSK A100 ER25x120(2) | 120 | 91 | - | 100 | 42 | - | 1-16 | M16 | A | M24x1.5 | 2.7 |
| HSK A100 ER25x160(2) | 160 | 131 | - | 100 | 42 | - | 1-16 | M16 | A | M24x1.5 | 3.1 |
| HSK A100 ER32x100(2) | 100 | 71 | - | 100 | 50 | - | 2-20 | M22x1.5 | A | M24x1.5 | 2.5 |
| HSK A100 ER32x120(2) | 120 | 91 | - | 100 | 50 | - | 2-20 | M22x1.5 | A | M24x1.5 | 2.8 |
| HSK A100 ER32x160(2) | 160 | 131 | - | 100 | 50 | - | 2-20 | M22x1.5 | A | M24x1.5 | 3.3 |
| HSK A100 ER40x100(2) | 100 | 71 | - | 100 | 63 | - | 3-26 | M28x1.5 | A | M24x1.5 | 2.8 |
| HSK A100 ER40x120(2) | 120 | 91 | - | 100 | 63 | - | 3-26 | M28x1.5 | A | M24x1.5 | 3.2 |
| HSK A100 ER40x160(2) | 160 | 131 | - | 100 | 63 | - | 3-26 | M28x1.5 | A | M24x1.5 | 4.1 |
●内冷却管需单独订购。
●⑴当工作转速N=20000RPM时，刀柄的平衡等级为G2.5，
⑵当工作转速N=12000RPM时，刀柄的平衡等级为G6.3
