孔加工刀具

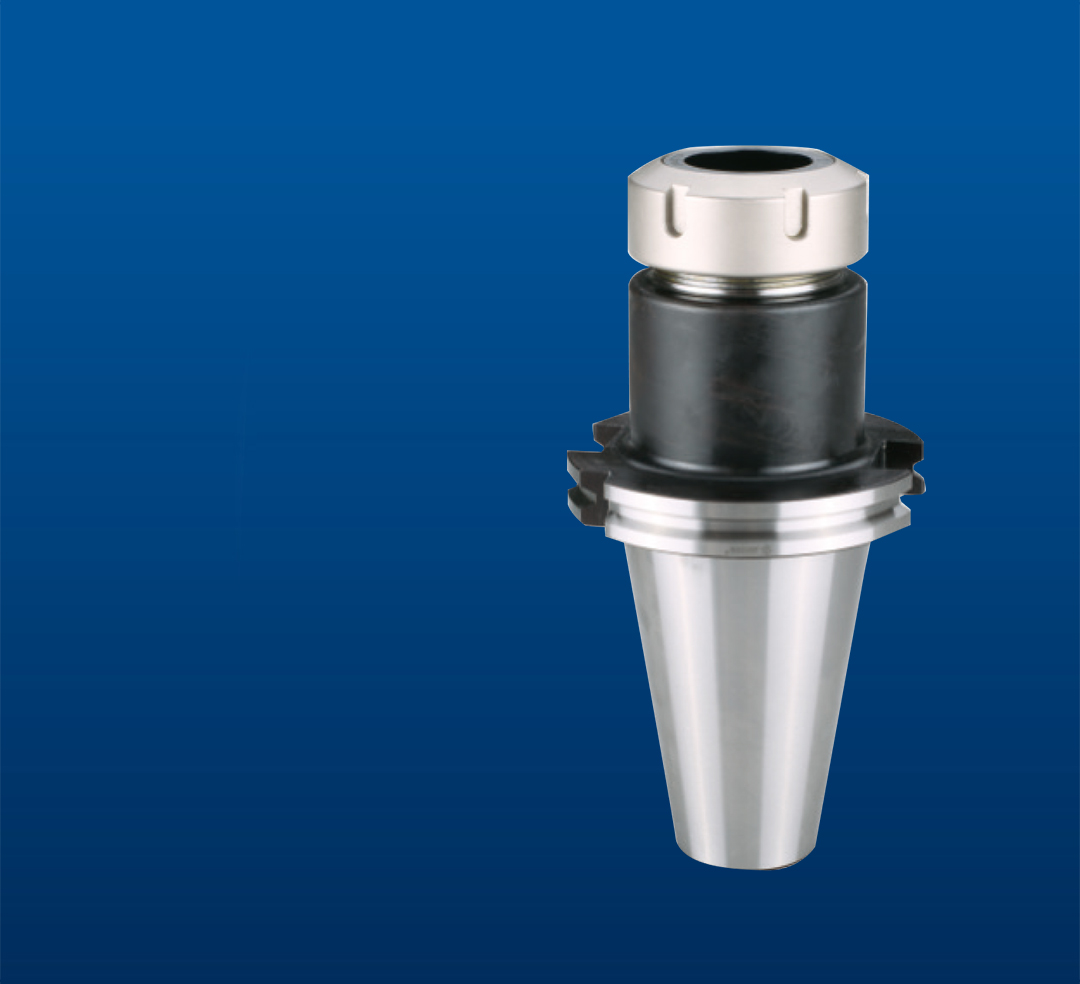

高精度ER筒夹刀柄通常用于要求精度和稳定性的加工场景,适用于以下应用场景:
精密零件加工:ER筒夹刀柄广泛用于加工精密零件,如模具、光学部件、医疗器械等,确保加工精度和表面质量。
薄壁零件加工:对于需要避免变形的薄壁零件加工,高精度ER筒夹刀柄能提供更好的夹紧力和刚性,减少振动和变形。
小孔加工:在小孔加工中,ER筒夹刀柄可以提供稳定的夹持,确保刀具位置准确无误,适用于微小孔径的加工需求。
高速铣削:针对高速铣削需求,高精度ER筒夹刀柄提供较好的平衡性和精度,确保切削过程中刀具不会产生偏差或振动。
定位加工:用于需要精确定位的加工场景,例如多轴加工、五轴加工等,ER筒夹刀柄可以提供可靠的夹紧力和稳定性。

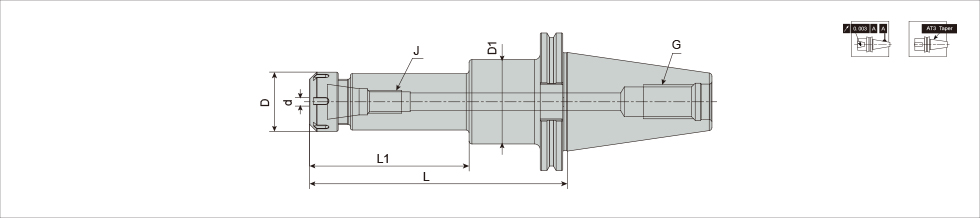

规格型号 | L | D | d | D1 | L1 | J | G | Kg |
DIN69871 40 ER16x63.TOP | 63 | 28 | 0.5-10 | - | - | M10 | M16 | 0.86 |
DIN69871 40 ER16x100.TOP | 100 | 28 | 0.5-10 | - | - | M10 | M16 | 1.05 |
DIN69871 40 ER16x160.TOP | 160 | 28 | 0.5-10 | 85 | 40 | M10 | M16 | 1.52 |
DIN69871 40 ER20x63.TOP | 63 | 34 | 1-13 | - | - | M12 | M16 | 0.91 |
DIN69871 40 ER20x100.TOP | 100 | 34 | 1-13 | - | - | M12 | M16 | 1.16 |
DIN69871 40 ER20x160.TOP | 160 | 34 | 1-13 | 91 | 44 | M12 | M16 | 1.89 |
DIN69871 40 ER25x65.TOP | 65 | 42 | 1-16 | 28 | - | M16 | M16 | 0.9 |
DIN69871 40 ER25x100.TOP | 100 | 42 | 1-16 | - | - | M16 | M16 | 1.32 |
DIN69871 40 ER25x150.TOP | 150 | 42 | 1-16 | - | - | M16 | M16 | 1.81 |
DIN69871 40 ER32x65.TOP | 65 | 50 | 2-20 | 32 | 40.4 | M22x1.5 | M16 | 0.45 |
DIN69871 40 ER32x100.TOP | 100 | 50 | 2-20 | 35 | 49 | M22x1.5 | M16 | 1.38 |
DIN69871 40 ER32x150.TOP | 150 | 50 | 2-20 | 35 | 49 | M22x1.5 | M16 | 2.17 |
DIN69871 40 ER40x70.TOP | 70 | 63 | 3-26 | 32 | 50.4 | M28x1.5 | M16 | 0.89 |
DIN69871 40 ER40x100.TOP | 100 | 63 | 3-26 | 32 | 50.4 | M28x1.5 | M16 | 1.22 |
DIN69871 50 ER16x100.TOP | 100 | 28 | 0.5-10 | - | - | M10 | M24 | 2.6 |
DIN69871 50 ER16x160.TOP | 160 | 28 | 0.5-10 | 85 | 40 | M10 | M24 | 3.34 |
DIN69871 50 ER16x200.TOP | 200 | 28 | 0.5-10 | 110 | 40 | M10 | M24 | 3.52 |
DIN69871 50 ER20x100.TOP | 100 | 34 | 1-13 | - | - | M12 | M24 | 2.89 |
DIN69871 50 ER20x160.TOP | 160 | 34 | 1-13 | 86 | 45 | M12 | M24 | 3.5 |
DIN69871 50 ER25x100.TOP | 100 | 42 | 1-16 | - | - | M16 | M24 | 3.08 |
DIN69871 50 ER25x150.TOP | 150 | 42 | 1-16 | 80.9 | 50 | M16 | M24 | 3.75 |
DIN69871 50 ER25x200.TOP | 200 | 42 | 1-16 | 85 | 55 | M16 | M24 | 4.7 |
DIN69871 50 ER32x100.TOP | 100 | 50 | 2-20 | - | - | M22x1.5 | M24 | 3.2 |
DIN69871 50 ER32x150.TOP | 150 | 50 | 2-20 | - | - | M22x1.5 | M24 | 3.83 |
DIN69871 50 ER32x200.TOP | 200 | 50 | 2-20 | - | - | M22x1.5 | M24 | 4.51 |
DIN69871 50 ER40x100.TOP | 100 | 63 | 3-26 | - | - | M28x1.5 | M24 | 3.45 |
DIN69871 50 ER40x150.TOP | 150 | 63 | 3-26 | - | - | M28x1.5 | M24 | 4.54 |
DIN69871 50 ER40x200.TOP | 200 | 63 | 3-26 | - | - | M28x1.5 | M24 | 5.6 |
●刀柄若需数据芯片孔,请在型号后加“.X"
