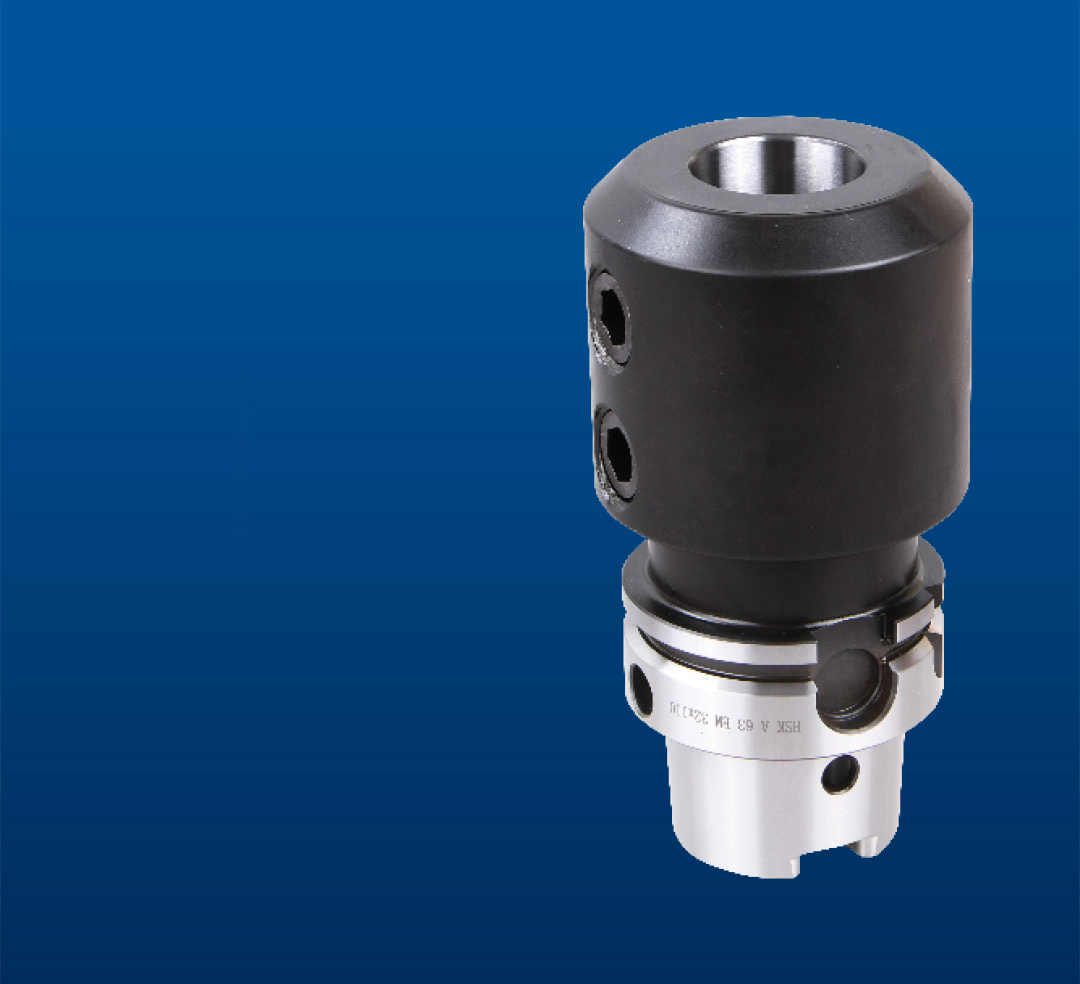

首页 > 刀具 > 刀柄系统 > HSK-A>侧固式刀柄

概览
如何使用
成功案例
相关视频

产品特点

最新资料更新中....

产品范围

侧固式刀柄(DIN 1835-B)

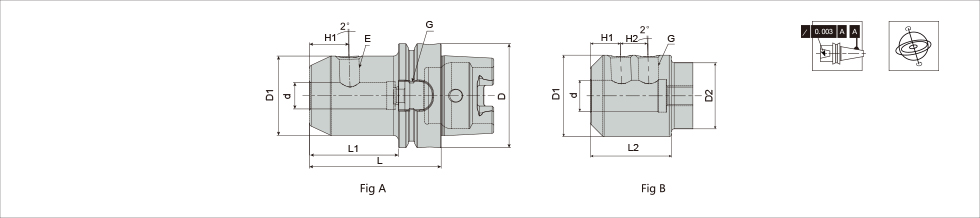

规格型号	d	D	D1	D2	L	L1	L2	L3	H1	H2	Fig	G	E	Kg
HSK A50 EM16x80	16	50	48	41.5	80	105	54	37	24	-	A	M16x1	M14	0.96
HSK A50 EM20x80	20	50	52	41.5	80	105	54	37	25	-	A	M16x1	M16	0.99
HSK A63 EM16x80	16	63	48	-	80	112	54	-	24	-	A	M18x1	M14	1.2
HSK A63 EM20x80	20	63	52	-	80	112	54	-	25	-	A	M18x1	M16	1.3
HSK A63 EM25x110	25	63	65	52	110	142	84	66	24	25	B	M18x1	M18x2	2.24
HSK A63 EM32x110	32	63	72	52	110	142	84	66	24	28	B	M18x1	M20x2	2.24
HSK A100 EM16x100	16	100	48	-	100	150	71	-	24	-	A	M24x1.5	M14	2.82
HSK A100 EM20x100	20	100	52	-	100	150	71	-	25	-	A	M24x1.5	M16	2.93
HSK A100 EM25x100	25	100	65	-	100	150	71	-	24	25	B	M24x1.5	M18x2	3.5
HSK A100 EM32x100	32	100	72	-	100	150	71	-	24	28	B	M24x1.5	M20x2	3.7
HSK A100 EM40x110	40	100	85	-	110	160	81	-	30	32	B	M24x1.5	M20x2	4.52

●内冷却管需单独订购

2°侧固式刀柄(DIN 1835-E)

规格型号	D	D1	D2	D	L	L1	L2	H1	H2	Fig	E	J	G	Kg
HSK A50 EM16x90E	50	16	-	48	90	64	-	24	-	A	M14	M12	M16x1	1.08
HSK A50 EM20x100E	50	20	-	52	100	74	-	25	-	A	M16	M16	M16x1	1.3
HSK A63 EM16x100E	63	16	-	48	100	74	-	24	-	A	M14	M12	M18x1	1.51
HSK A63 EM20x100E	63	20	-	52	100	74	-	25	-	A	M16	M16	M18x1	1.65
HSK A63 EM25x110E	63	25	52	65	110	84	65.5	24	22	B	M18x2	M16	M18x1	2.23
HSK A63 EM32x110E	63	32	52	72	110	84	65.5	24	24	B	M20x2	M20x2	M18x1	2.43
HSK A100 EM16x100E	100	16	-	48	100	71	-	24	-	A	M14	M12	M24x1.5	2.88
HSK A100 EM20x110E	100	20	-	52	110	81	-	25	-	A	M16	M16	M24x1.5	3.1
HSK A100 EM25x120E	100	25	-	65	120	91	-	24	22	B	M18x2	M20x2	M24x1.5	3.91
HSK A100 EM32x120E	100	32	-	72	120	91	-	24	24	B	M20x2	M20x2	M24x1.5	4.32

● 侧固刀柄锁紧螺钉，“请点击此处”
