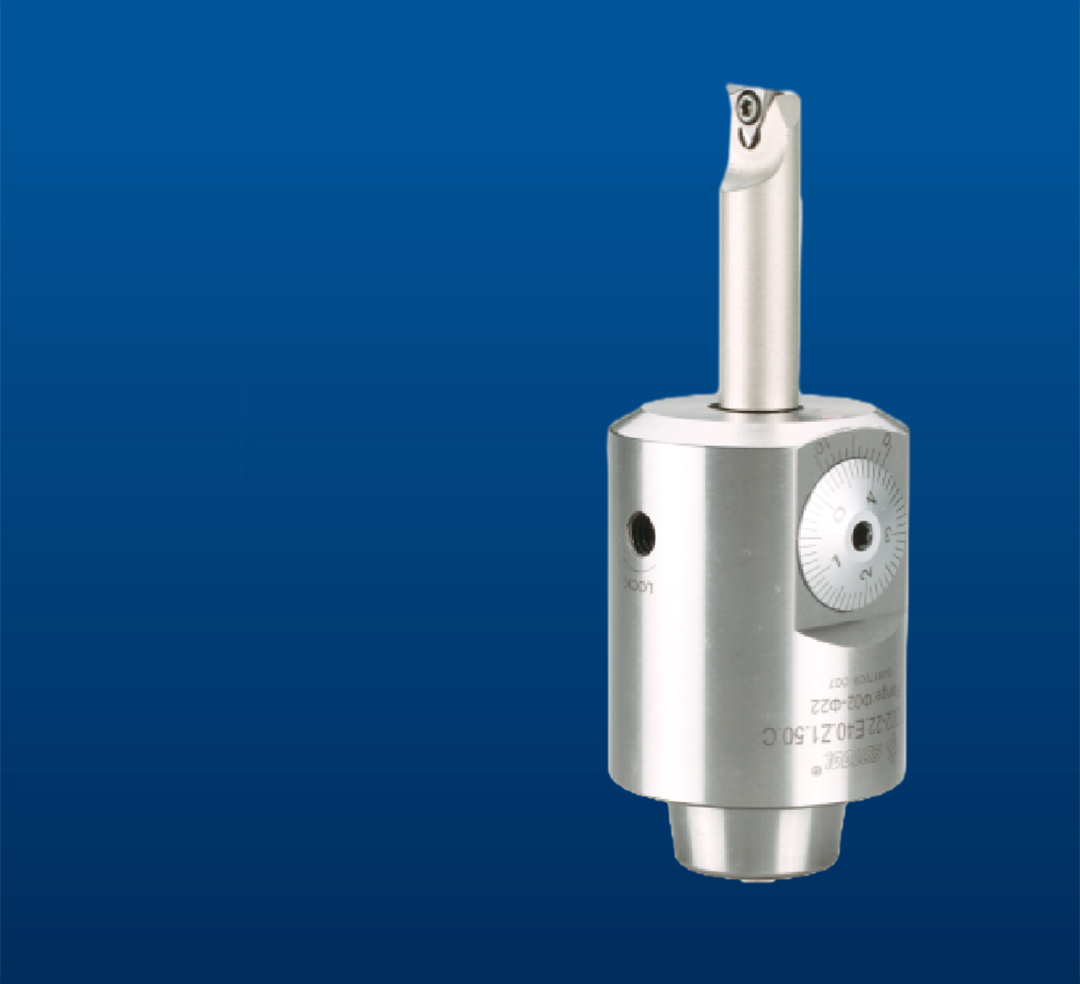

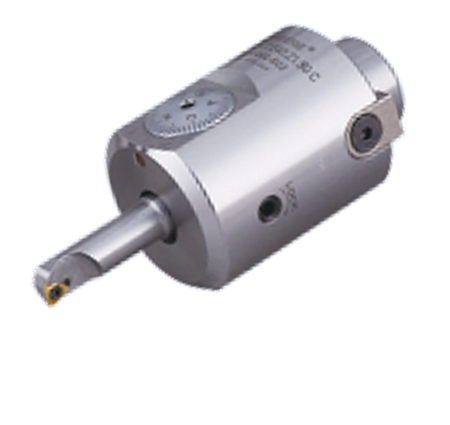

●镗孔范围:Φ2-Φ50mm
●镗头调整精度0.005mm/格
●共分三档
1、Φ2-Φ22mm镗头为E40接口，镗杆连接杆径Ф10
2、Φ6-Φ50mm镗头为E50/E63接口，镗杆连接杆径Ф16
●镗孔直径小于Ф6的为整体硬质合金镗杆，大于Ф6
●为装可转位刀片的钢制镗杆
●长径比（L/D)大于8倍径的可选用整体硬质合金镗杆

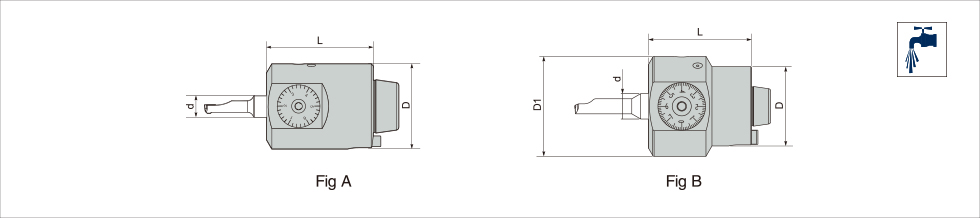

| 规格型号 | Dc | L | D | D1 | d | Kg | Fig | 适配刀杆 |
| NBF D02-22.E40.50.C | 2-22 | 50 | 40 | - | 10 | 0.5 | A | NBF C10-6 ST06E.. ST10.. ST10E.. |
| NBF D06-50.E50.65.C | 6-50 | 65 | 50 | 63 | 16 | 1.15 | B | ST16 .. ST16E.. |
| NBF D06-50.E63.70.C | 6-50 | 70 | 63 | - | 16 | 1.55 | A | ST16 .. ST16E.. |
●适配精镗刀杆需单独订购，“请点击此处”
●适配刀柄需单独订购，“请点击此处”
●当Dc为2-22时，刀具调节行程为-0.2~+1.2mm。
当Dc为6-50时，刀具调节行程为-0.2~+3.3mm。
●加工不同材料刀具的切削参数，“请点击此处”
| 刀具信息 | 现用刀具1 | 现用刀具2 | 测试刀具2 |
| 品牌 | BIG | BIG | 松德 |
| 刀体（刀盘、刀杆、刀柄）型号 | SLN200-270(粗镗刀） | SLN200-270（精镗刀） | SNL 210-290.C |
| （粗精一体镗刀） | |||
| 直径(mm) | 240 | 240 | 240 |
| 齿数 | 2 | 1 | 1 |
| 刀片、刃具型号 | CCMT 120408 | TCGT110204L AC520U（BIG） | TCGT110204L AC520U(BIG) |
| 刃口数/刀片 | 2 | 3 | 3 |
| 转速(rpm) | 210 | 200 | 300 |
| 线速度Vc(M/min) | 158 | 150 | 225 |
| 每齿进给量mm/z | 0.107 | 0.18 | 0.132 |
| 每转进给量mm/rev | 0.214 | 0.18 | 0.132 |
| 工作台/主轴进给mm/min | 45 | 36 | 40 |
| 切削深度ap(mm) | 4 | 4 | 4 |
| 加工表面粗糙度Ra | Ra4.0 | Ra3.0 | |
| 加工长度L(mm) | 280 | 280 | 280 |
| 单件加工时间(秒） | 373 | 467 | 420 |
| 加工件数 | 1 | 1 |
8月21日测试，刀片客户提供，测试刀体尺寸稳定，粗精一体程无震刀现象，上下孔径尺寸变化在.005左右，节省半精时间6.2min，试刀结果客户认可
