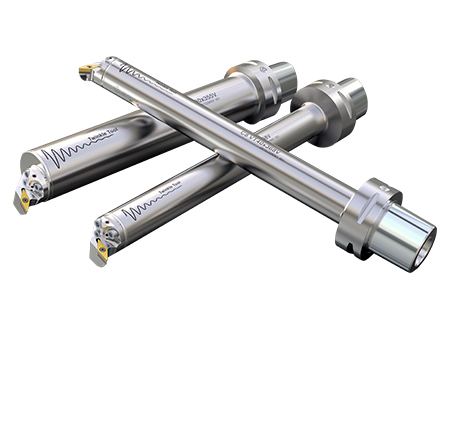

●适用于零部件深孔车削加工；
●采用PSC接口，连接刚性足，重复定位精度高；
●刀杆长径比可达9倍径；
●内部有“实时响应”的阻尼减振机构，可使刀具进行高效加工而且可拟制刀具切削时的振动；
●通过更换不同的错刀刀座可以实现不同的加工范围；
●分为整体式、模块式，整体式刀杆刚性足，模块式连接方便。

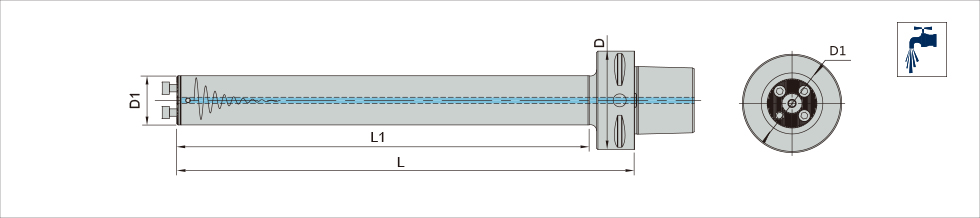

| 规格型号 | D | D1 | L | L1 | L/D | Kg | 适配刀头 |
| C3 AT16x082V | 32 | 16 | 82 | 63 | 5 | 0.25 | VT16.. |
| C3 AT20x101V | 32 | 20 | 101 | 82 | 5 | 0.39 | VT20.. |
| C3 AT25x125V | 32 | 25 | 125 | 107 | 5 | 0.6 | VT25.. |
| C3 AT25x180V | 32 | 25 | 180 | 161 | 7 | 0.8 | VT25.. |
| C3 AT32x133V | 32 | 32 | 133 | 133 | 5 | 1 | VT32.. |
| C3 AT32x224V | 32 | 32 | 224 | 224 | 8 | 1.8 | VT32.. |
| C4 AT16x088V | 40 | 16 | 88 | 63 | 5 | 0.4 | VT16.. |
| C4 AT20x107V | 40 | 20 | 107 | 82 | 5 | 0.54 | VT20.. |
| C4 AT25x132V | 40 | 25 | 132 | 108 | 5 | 0.8 | VT25.. |
| C4 AT25x180V | 40 | 25 | 180 | 155 | 7 | 0.96 | VT25.. |
| C4 AT32x154V | 40 | 32 | 154 | 131 | 5 | 1.29 | VT32.. |
| C4 AT32x224V | 40 | 32 | 224 | 200 | 7 | 2.08 | VT32.. |
| C4 AT40x173V | 40 | 40 | 173 | 173 | 5 | 1.75 | VT40.. |
| C4 AT40x288V | 40 | 40 | 288 | 288 | 8 | 3.42 | VT40.. |
| C5 AT16x085V | 50 | 16 | 85 | 58 | 5 | 0.63 | VT16.. |
| C5 AT20x109V | 50 | 20 | 109 | 83 | 5 | 0.74 | VT20.. |
| C5 AT25x133V | 50 | 25 | 133 | 107 | 5 | 1 | VT25.. |
| C5 AT25x230V | 50 | 25 | 230 | 201 | 7 | 1.4 | VT25.. |
| C5 AT32x154V | 50 | 32 | 154 | 129 | 5 | 1.4 | VT32.. |
| C5 AT32x288V | 50 | 32 | 288 | 261 | 9 | 2.4 | VT32.. |
| C5 AT40x194V | 50 | 40 | 194 | 170 | 5 | 2.24 | VT40.. |
| C5 AT40x368V | 50 | 40 | 368 | 344 | 9 | 4.2 | VT40.. |
| C6 AT16x088V | 63 | 16 | 88 | 58 | 5 | 1.01 | VT16.. |
| C6 AT20x108V | 63 | 20 | 108 | 73 | 5 | 1 | VT20.. |
| C6 AT25x132V | 63 | 25 | 132 | 103 | 5 | 1.35 | VT25.. |
| C6 AT25x230V | 63 | 25 | 230 | 197 | 9 | 1.7 | VT25.. |
| C6 AT32x159V | 63 | 32 | 159 | 129 | 5 | 1.8 | VT32.. |
| C6 AT32x288V | 63 | 32 | 288 | 257 | 9 | 2.7 | VT32.. |
| C6 AT40x198V | 63 | 40 | 198 | 169 | 5 | 2.6 | VT40.. |
| C6 AT40x368V | 63 | 40 | 368 | 338 | 9 | 4.2 | VT40.. |
| C8 AT25x147V | 80 | 25 | 147 | 107 | 5 | 2.3 | VT25.. |
| C8 AT32x172V | 80 | 32 | 172 | 133 | 5 | 2.8 | VT32.. |
| C8 AT32x224V | 80 | 32 | 224 | 184 | 6 | 3.62 | VT32.. |
| C8 AT40x224V | 80 | 40 | 224 | 186 | 5 | 3.7 | VT40.. |
| C8 AT40x368V | 80 | 40 | 368 | 330 | 9 | 5.4 | VT40.. |
●刀杆有内冷出水孔。
●适配刀头需单独订购，“请点击此处”
●若出现减振性能下降时，建议维修保养。

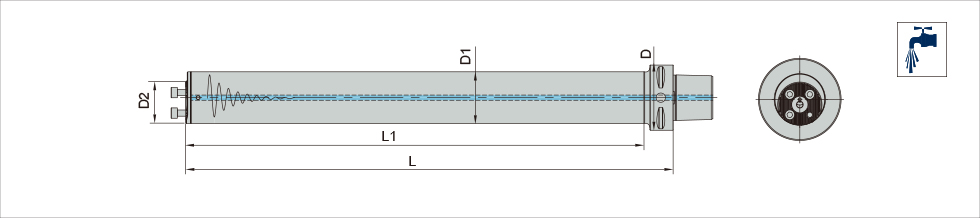

| 规格型号 | D | D1 | D2 | L | L1 | L/D | Kg | 适配刀头 |
| C5 AT40-D50x223V.R/L | 50 | 50 | 40 | 223 | 223 | 5 | 3.6 | VT40.. |
| C5 AT40-D50x468V.R/L | 50 | 50 | 40 | 468 | 468 | 9 | 10.79 | VT40.. |
| C6 AT40-D50x247V.R/L | 63 | 50 | 40 | 247 | 222 | 5 | 4.2 | VT40.. |
| C6 AT40-D50x468V.R/L | 63 | 50 | 40 | 468 | 440 | 9 | 7.4 | VT40.. |
| C6 AT40-D60x295V.R/L | 63 | 60 | 40 | 295 | 273 | 5 | 6.8 | VT40.. |
| C6 AT40-D60x568V.R/L | 63 | 60 | 40 | 568 | 545 | 9 | 12.2 | VT40.. |
| C8 AT40-D50x297V.R/L | 80 | 50 | 40 | 297 | 261 | 5 | 5.8 | VT40.. |
| C8 AT40-D50x468V.R/L | 80 | 50 | 40 | 468 | 434 | 9 | 8.3 | VT40.. |
| C8 AT40-D60x355V.R/L | 80 | 60 | 40 | 355 | 320 | 5 | 8.9 | VT40.. |
| C8 AT40-D60x568V.R/L | 80 | 60 | 40 | 568 | 531 | 9 | 13 | VT40.. |
●刀杆有内冷出水孔。
●适配刀头需单独订购，“请点击此处”
●若出现减振性能下降时，建议维修保养。

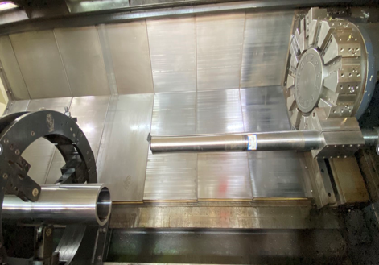

盐城xx公司
一、加工内容：内孔粗精车测试
●材料：合金钢-L80；
●机床：斗山800LB；
●冷却：内冷 乳化液；
●孔径Φ154，粗糙度Ra≤1.6；
●连续车削；
●要求切削稳定，效率与进口品牌刀具保持不变；
二、选用刀具
12倍径阻尼减振车刀
刀杆_VH80 C100X1560VE
刀片_DNMG 150604-PM
三、切削参数及振动测试
| 刀具信息 | 现用刀具 | 测试刀具1 |
| 品牌 | 某进口品牌 | 松德 |
| 刀体（刀盘、刀杆、刀柄）型号 | C80X1000 | VH80 C100X1560VE |
| 直径(mm) | 80 | 100 |
| 齿数 | 1 | 1 |
| 刀片、刃具型号 | DNMG 1506 04-PM | DNMG 1506 04-PM |
| 刃口数/刀片 | 4 | 4 |
| 转速(rpm) | 150 | 150 |
| 线速度Vc(M/min) | 73 | 73 |
| 每转进给量mm/rev | 0.2 | 0.2 |
| 工作台/主轴进给mm/min | 30 | 30 |
| 切削深度ap(mm) | 0.1 | 0.2 |
| 切削宽度ae(mm) | 满刀 | 满刀 |
| 加工长度L(mm) | 3082 | 3082 |
四、试刀效果
工人现场说：现在用的山特10倍径的减振刀杆切深0.1都会发振和异响加工效率极慢，现在换用我们的产品切深0.2无声音无振纹表面光滑现场工人非常满意！
