孔加工刀具

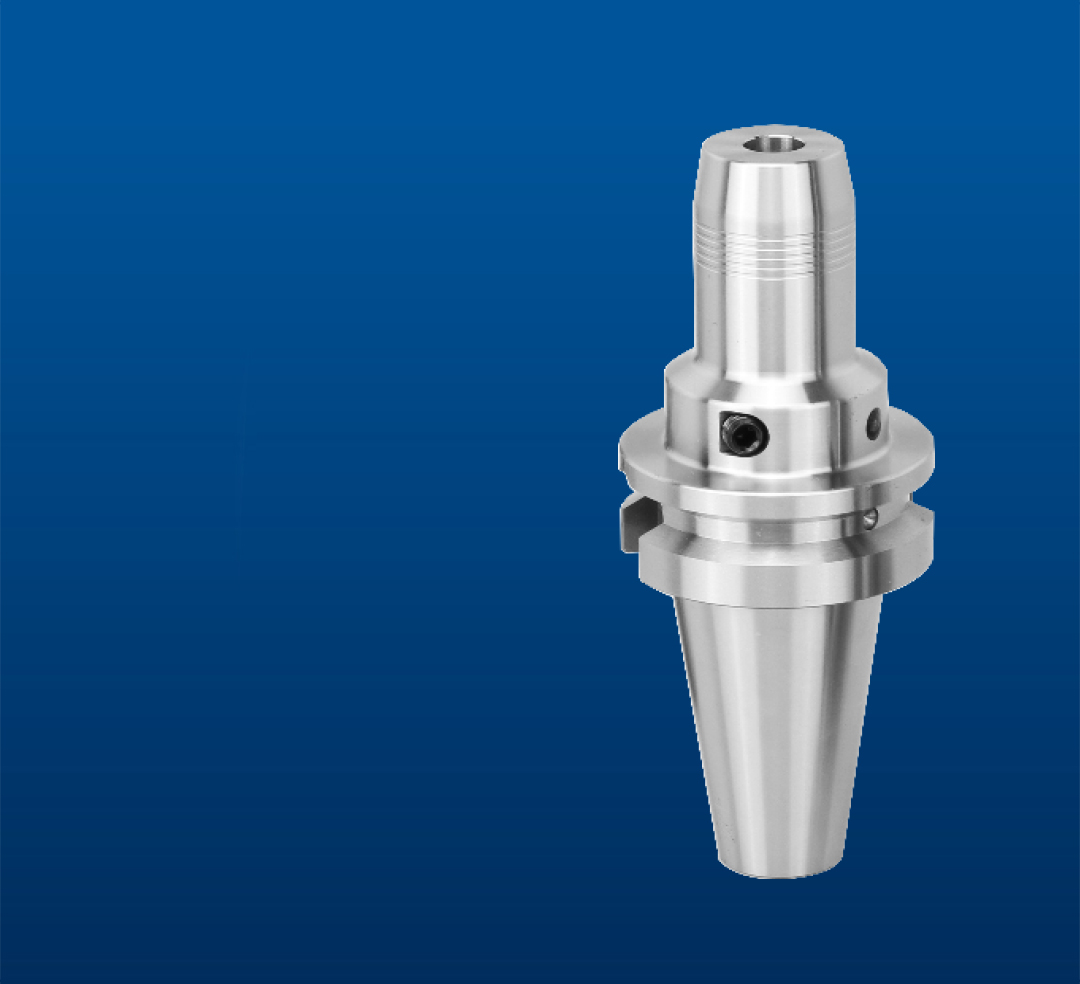

液压刀柄是一种利用液压系统来夹持和控制刀具的刀柄,广泛应用于各种加工场景中。以下是液压刀柄的主要应用场景:
高精度加工:液压刀柄通常用于需要高精度加工的场合,如模具制造、医疗器械制造等,可提供稳定的夹持力和高精度的加工效果。
重负载加工:液压刀柄适用于对刀具夹持力要求较高的重型加工任务,如大型零件的铣削、车削等加工操作。
自动化生产线:在自动化生产线上,液压刀柄能够通过自动化控制系统实现刀具的快速换装、调整和固定,提高生产效率。
高速加工:液压刀柄可适用于高速切削加工,确保刀具夹持牢固,提高加工效率和工件表面质量。
复杂轮廓加工:液压刀柄在复杂曲线、轮廓加工以及多面加工中发挥重要作用,能够确保刀具位置的稳定性和准确性。
金属加工:在金属加工领域,液压刀柄常用于钢铁、铝合金等金属材料的切削加工,提供稳定的加工质量。

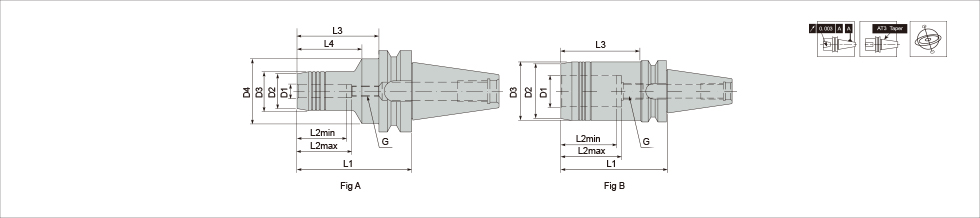

规格型号 | D1 | D2 | D3 | D4 | L1 | L2max | L2min | L3 | L4 | G | Fig |
BT30 HYDRO 6x60 | 6 | 23 | 26 | 45 | 60 | 37 | 27 | 38 | 33 | M5 | FigA |
BT30 HYDRO 8x64 | 8 | 25 | 28 | 45 | 64 | 37 | 27 | 42 | 29 | M6 | FigA |
BT30 HYDRO 10x64 | 10 | 27 | 30 | 45 | 64 | 42 | 32 | 42 | 37 | M8x1.0 | FigA |
BT30 HYDRO 12x72 | 12 | 29 | 32 | 45 | 72 | 47 | 37 | 50 | 43 | M10×1.0 | FigA |
BT30 HYDRO 14x70 | 14 | 30 | 34 | 45 | 70 | 47 | 37 | 48 | 33 | M10×1.0 | FigA |
BT30 HYDRO 16x90 | 16 | 34 | 38 | 45 | 90 | 52 | 42 | 68 | 52 | M12×1.0 | FigA |
BT30 HYDRO 18x90 | 18 | 36 | 40 | 42 | 90 | 52 | 42 | 68 | 52 | M12×1.0 | FigA |
BT30 HYDRO 20x90 | 20 | 38 | 42 | - | 90 | 52 | 42 | 68 | - | M12×1.0 | FigB |
BT40 HYDRO 6x90 | 6 | 23 | 26 | 50 | 90 | 37 | 27 | 63 | 43 | M5 | FigA |
BT40 HYDRO 8x90 | 8 | 25 | 28 | 50 | 90 | 37 | 27 | 63 | 43.5 | M6 | FigA |
BT40 HYDRO 10x90 | 10 | 27 | 30 | 50 | 90 | 42 | 32 | 63 | 44 | M8x1.0 | FigA |
BT40 HYDRO 12x90 | 12 | 29 | 32 | 50 | 90 | 47 | 37 | 63 | 44.5 | M10×1.0 | FigA |
BT40 HYDRO 14x90 | 14 | 30 | 34 | 50 | 90 | 47 | 37 | 63 | 47.5 | M10×1.0 | FigA |
BT40 HYDRO 16x90 | 16 | 34 | 38 | 50 | 90 | 52 | 42 | 63 | 47.5 | M12×1.0 | FigA |
BT40 HYDRO 18x90 | 18 | 36 | 40 | 50 | 90 | 52 | 42 | 63 | 47.5 | M12×1.0 | FigA |
BT40 HYDRO 20x90 | 20 | 38 | 42 | 50 | 90 | 52 | 42 | 63 | 47.5 | M12×1.0 | FigA |
BT40 HYDRO 25x90 | 25 | 46 | 50 | - | 90 | 58 | 48 | 55 | - | M12×1.0 | FigB |
BT40 HYDRO 32x110 | 32 | 56 | 60 | - | 110 | 62 | 52 | 83 | - | M16×1.0 | FigB |
●在2.5xD处回转精度<0.003mm
●转速为25,000RPM时动平衡等级达到G2.5或Umax<1gmm
●用于自动换刀
●使用减径套可夹持更多直径尺寸
