孔加工刀具

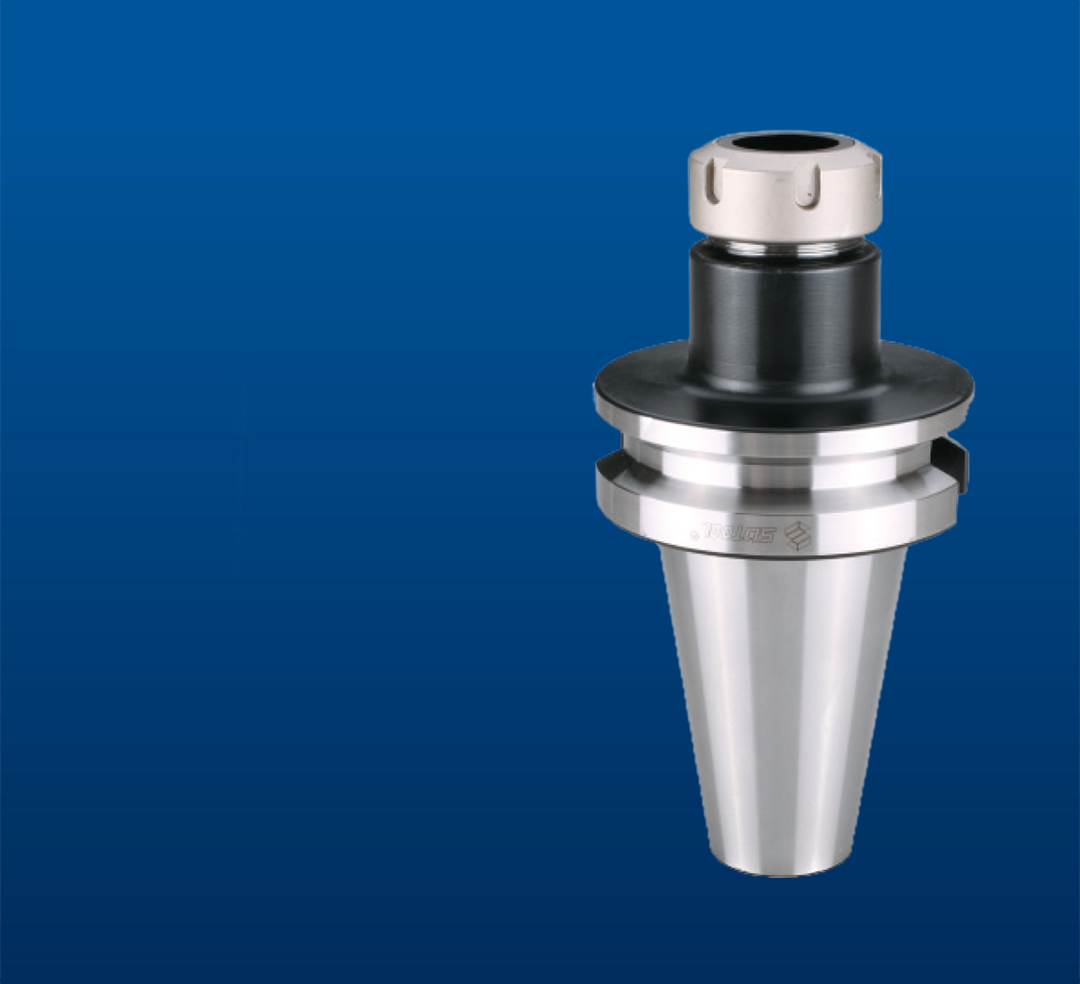

高精度ER筒夹刀柄通常用于需要高精度和可靠性的加工场景。以下是一些主要的应用场景:
精密零件加工:ER筒夹刀柄适用于需要高精度加工的领域,如医疗器械、精密仪器等,能够确保加工精度和表面质量。
模具加工:在制造模具和模型时,ER筒夹刀柄可以提供强大而稳定的刀具夹持,适用于对尺寸精度和表面光洁度要求高的加工任务。
微孔加工:对于微孔加工,ER筒夹刀柄能够提供较高的刚性和精度,确保微小孔径的准确性和加工质量。
高速切削:在高速切削环境下,ER筒夹刀柄能够提供稳定可靠的刀具夹持,降低振动和提高加工效率。
需频繁更换刀具的加工:由于ER筒夹式刀柄具有方便快捷的刀具更换特性,适用于需要频繁更换刀具的加工场景,提高生产效率。

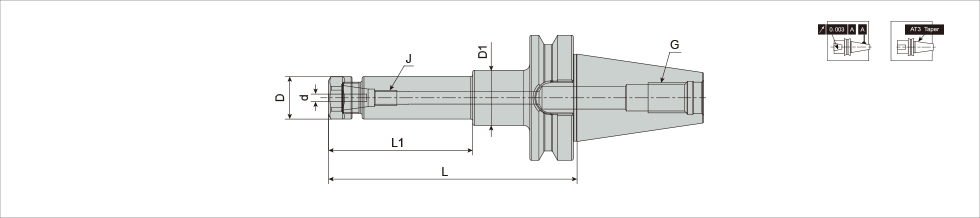

规格型号 | L | D | d | D1 | L1 | J | G | Kg |
BT30 ER16x70.TOP | 70 | 28 | 0.5-10 | - | - | M10 | M12 | 0.55 |
BT30 ER16x100.TOP | 100 | 28 | 0.5-10 | - | - | M10 | M12 | 0.71 |
BT30 ER20x70.TOP | 70 | 34 | 1-13 | - | - | M12 | M12 | 0.63 |
BT30 ER20x100.TOP | 100 | 34 | 1-13 | - | - | M12 | M12 | 0.83 |
BT30 ER25x60.TOP | 60 | 42 | 1-16 | - | - | M16 | M12 | 0.64 |
BT30 ER25x100.TOP | 100 | 42 | 1-16 | - | - | M16 | M12 | 1.06 |
BT30 ER32x60.TOP | 60 | 50 | 2-20 | - | - | M18x1.5 | M12 | 0.7 |
BT30 ER32x100.TOP | 100 | 50 | 2-20 | - | - | M22x1.5 | M12 | 1.05 |
BT40 ER16x70.TOP | 70 | 28 | 0.5-10 | - | - | M10 | M16 | 1.12 |
BT40 ER16x100.TOP | 100 | 28 | 0.5-10 | - | - | M10 | M16 | 1.27 |
BT40 ER16x150.TOP | 150 | 28 | 0.5-10 | 40 | 85 | M10 | M16 | 1.64 |
BT40 ER16x200.TOP | 200 | 28 | 0.5-10 | 40 | 110 | M10 | M16 | 1.98 |
BT40 ER20x70.TOP | 70 | 34 | 1-13 | - | - | M12 | M16 | 1.17 |
BT40 ER20x100.TOP | 100 | 34 | 1-13 | - | - | M12 | M16 | 1.35 |
BT40 ER20x120.TOP | 120 | 34 | 1-13 | - | - | M12 | M16 | 1.47 |
BT40 ER20x150.TOP | 150 | 34 | 1-13 | - | - | M12 | M16 | 1.66 |
BT40 ER25x60.TOP | 60 | 42 | 1-16 | - | - | M16 | M16 | 1.17 |
BT40 ER25x100.TOP | 100 | 42 | 1-16 | - | - | M16 | M16 | 1.56 |
BT40 ER25x150.TOP | 150 | 42 | 1-16 | - | - | M16 | M16 | 1.96 |
BT40 ER32x60.TOP | 60 | 50 | 2-20 | - | - | M22x1.5 | M16 | 1.2 |
BT40 ER32x100.TOP | 100 | 50 | 2-20 | - | - | M22x1.5 | M16 | 1.75 |
BT40 ER32x120.TOP | 120 | 50 | 2-20 | - | - | M22x1.5 | M16 | 2.04 |
BT40 ER32x150.TOP | 150 | 50 | 2-20 | - | - | M22x1.5 | M16 | 2.48 |
BT40 ER32x200.TOP | 200 | 50 | 2-20 | 57 | 113 | M22x1.5 | M16 | 3.45 |
BT40 ER40x80.TOP | 80 | 63 | 3-26 | - | - | M28x1.5 | M16 | 1.6 |
BT40 ER40x100.TOP | 100 | 63 | 3-26 | - | - | M28x1.5 | M16 | 1.88 |
BT40 ER40x150.TOP | 150 | 63 | 3-26 | - | - | M28x1.5 | M16 | 3.2 |
BT50 ER16x100.TOP | 100 | 28 | 0.5-10 | - | - | M10 | M24 | 3.82 |
BT50 ER16x125.TOP | 125 | 28 | 0.5-10 | - | - | M10 | M24 | 4.07 |
BT50 ER16x150.TOP | 150 | 28 | 0.5-10 | - | - | M10 | M24 | 4.08 |
BT50 ER16x200.TOP | 200 | 28 | 0.5-10 | 40 | 85 | M10 | M24 | 4.57 |
BT50 ER20x100.TOP | 100 | 34 | 1-13 | - | - | M12 | M24 | 3.83 |
BT50 ER20x125.TOP | 125 | 34 | 1-13 | - | - | M12 | M24 | 3.99 |
BT50 ER20x150.TOP | 150 | 34 | 1-13 | - | - | M12 | M24 | 4.15 |
BT50 ER20x200.TOP | 200 | 34 | 1-13 | 50 | 85 | M12 | M24 | 4.69 |
BT50 ER25x100.TOP | 100 | 42 | 1-16 | - | - | M16 | M24 | 4.07 |
BT50 ER25x150.TOP | 150 | 42 | 1-16 | - | - | M16 | M24 | 4.56 |
BT50 ER25x200.TOP | 200 | 42 | 1-16 | 55 | 87 | M16 | M24 | 5.63 |
BT50 ER32x100.TOP | 100 | 50 | 2-20 | - | - | M22x1.5 | M24 | 4.2 |
BT50 ER32x125.TOP | 125 | 50 | 2-20 | - | - | M22x1.5 | M24 | 4.6 |
BT50 ER32x150.TOP | 150 | 50 | 2-20 | - | - | M22x1.5 | M24 | 4.87 |
BT50 ER32x200.TOP | 200 | 50 | 2-20 | 63 | 88 | M22x1.5 | M24 | 6.2 |
BT50 ER40x100.TOP | 100 | 63 | 3-26 | - | - | M28x1.5 | M24 | 4.48 |
BT50 ER40x150.TOP | 150 | 63 | 3-26 | - | - | M28x1.5 | M24 | 5.57 |
BT50 ER40x200.TOP | 200 | 63 | 3-26 | - | - | M28x1.5 | M24 | 6.67 |
●刀柄若需数据芯片孔,请在型号后加“.X"
