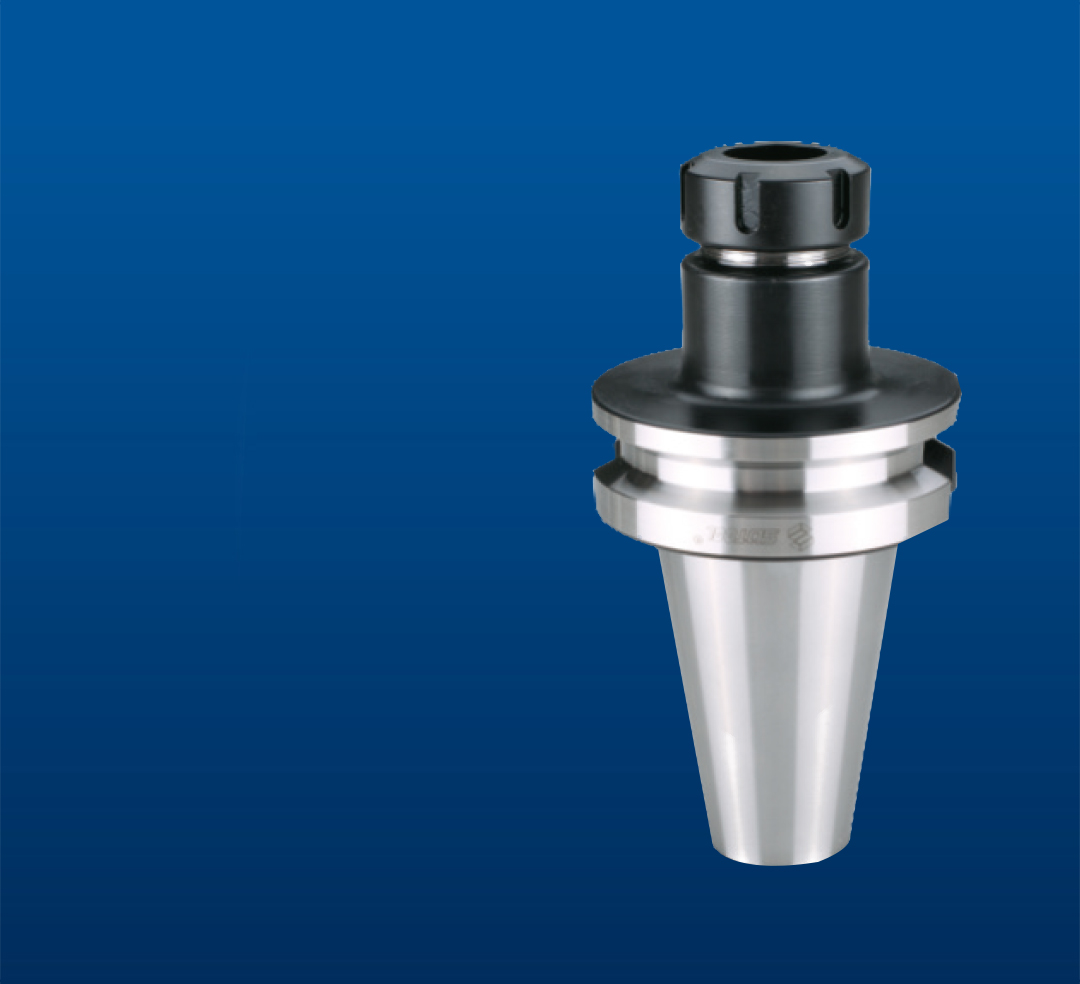

ER筒夹刀柄是一种常用的刀具夹持系统,适用于多种加工场景。以下是一些主要的应用场景:
通用加工:ER筒夹刀柄广泛用于各类通用加工任务,包括车削、铣削、钻孔等操作。
金属加工:对于金属材料的加工,如铝合金、钢材等,ER筒夹刀柄能够提供稳定的刀具夹持,确保高效、精准的加工。
木工加工:在木工行业中,ER筒夹刀柄也被广泛使用,适用于木材雕刻、修整等加工任务。
塑料加工:对于塑料制品的加工,ER筒夹刀柄可以提供良好的刀具夹持和加工质量,适用于塑料注塑模具等领域。
模具制造:在模具行业中,ER筒夹刀柄是常见的选择,能够应用于注塑模具、压铸模具等制造过程中。

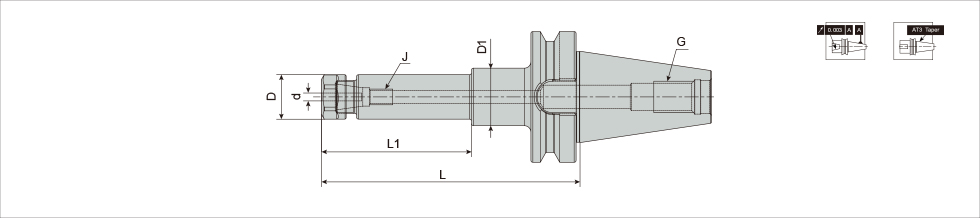

规格型号 | L | D | d | D1 | L1 | J | G | Kg |
BT30 ER16x70 | 70 | 28 | 0.5-10 | - | - | M10 | M12 | 0.55 |
BT30 ER16x100 | 100 | 28 | 0.5-10 | - | - | M10 | M12 | 0.71 |
BT30 ER20x70 | 70 | 34 | 1-13 | - | - | M12 | M12 | 0.63 |
BT30 ER20x100 | 100 | 34 | 1-13 | - | - | M12 | M12 | 0.83 |
BT30 ER25x60 | 60 | 42 | 1-16 | - | - | M16 | M12 | 0.64 |
BT30 ER25x100 | 100 | 42 | 1-16 | - | - | M16 | M12 | 1.06 |
BT30 ER32x60 | 60 | 50 | 2-20 | - | - | M18x1.5 | M12 | 0.7 |
BT30 ER32x100 | 100 | 50 | 2-20 | - | - | M22x1.5 | M12 | 1.05 |
BT40 ER16x70 | 70 | 28 | 0.5-10 | - | - | M10 | M16 | 1.12 |
BT40 ER16x100 | 100 | 28 | 0.5-10 | - | - | M10 | M16 | 1.27 |
BT40 ER16x150 | 150 | 28 | 0.5-10 | 40 | 85 | M10 | M16 | 1.64 |
BT40 ER16x200 | 200 | 28 | 0.5-10 | 40 | 110 | M10 | M16 | 1.98 |
BT40 ER20x70 | 70 | 34 | 1-13 | - | - | M12 | M16 | 1.17 |
BT40 ER20x100 | 100 | 34 | 1-13 | - | - | M12 | M16 | 1.35 |
BT40 ER20x120 | 120 | 34 | 1-13 | - | - | M12 | M16 | 1.47 |
BT40 ER20x150 | 150 | 34 | 1-13 | - | - | M12 | M16 | 1.66 |
BT40 ER25x60 | 60 | 42 | 1-16 | - | - | M16 | M16 | 1.17 |
BT40 ER25x100 | 100 | 42 | 1-16 | - | - | M16 | M16 | 1.56 |
BT40 ER25x150 | 150 | 42 | 1-16 | - | - | M16 | M16 | 1.96 |
BT40 ER32x60 | 60 | 50 | 2-20 | - | - | M22x1.5 | M16 | 1.2 |
BT40 ER32x100 | 100 | 50 | 2-20 | - | - | M22x1.5 | M16 | 1.75 |
BT40 ER32x120 | 120 | 50 | 2-20 | - | - | M22x1.5 | M16 | 2.04 |
BT40 ER32x150 | 150 | 50 | 2-20 | - | - | M22x1.5 | M16 | 2.48 |
BT40 ER32x200 | 200 | 50 | 2-20 | 57 | 113 | M22x1.5 | M16 | 3.45 |
BT40 ER40x80 | 80 | 63 | 3-26 | - | - | M28x1.5 | M16 | 1.6 |
BT40 ER40x100 | 100 | 63 | 3-26 | - | - | M28x1.5 | M16 | 1.88 |
BT40 ER40x150 | 150 | 63 | 3-26 | - | - | M28x1.5 | M16 | 3.2 |
BT50 ER16x100 | 100 | 28 | 0.5-10 | - | - | M10 | M24 | 3.82 |
BT50 ER16x125 | 125 | 28 | 0.5-10 | - | - | M10 | M24 | 4.07 |
BT50 ER16x150 | 150 | 28 | 0.5-10 | - | - | M10 | M24 | 4.08 |
BT50 ER16x200 | 200 | 28 | 0.5-10 | 40 | 85 | M10 | M24 | 4.57 |
BT50 ER20x100 | 100 | 34 | 1-13 | - | - | M12 | M24 | 3.83 |
BT50 ER20x125 | 125 | 34 | 1-13 | - | - | M12 | M24 | 3.99 |
BT50 ER20x150 | 150 | 34 | 1-13 | - | - | M12 | M24 | 4.15 |
BT50 ER20x200 | 200 | 34 | 1-13 | 50 | 85 | M12 | M24 | 4.69 |
BT50 ER25x100 | 100 | 42 | 1-16 | - | - | M16 | M24 | 4.07 |
BT50 ER25x150 | 150 | 42 | 1-16 | - | - | M16 | M24 | 4.56 |
BT50 ER25x200 | 200 | 42 | 1-16 | 55 | 87 | M16 | M24 | 5.63 |
BT50 ER32x100 | 100 | 50 | 2-20 | - | - | M22x1.5 | M24 | 4.2 |
BT50 ER32x125 | 125 | 50 | 2-20 | - | - | M22x1.5 | M24 | 4.6 |
BT50 ER32x150 | 150 | 50 | 2-20 | - | - | M22x1.5 | M24 | 4.87 |
BT50 ER32x200 | 200 | 50 | 2-20 | 63 | 88 | M22x1.5 | M24 | 6.2 |
BT50 ER40x100 | 100 | 63 | 3-26 | - | - | M28x1.5 | M24 | 4.48 |
BT50 ER40x150 | 150 | 63 | 3-26 | - | - | M28x1.5 | M24 | 5.57 |
BT50 ER40x200 | 200 | 63 | 3-26 | - | - | M28x1.5 | M24 | 6.67 |
●刀柄若需数据芯片孔,请在型号后加“.X"
