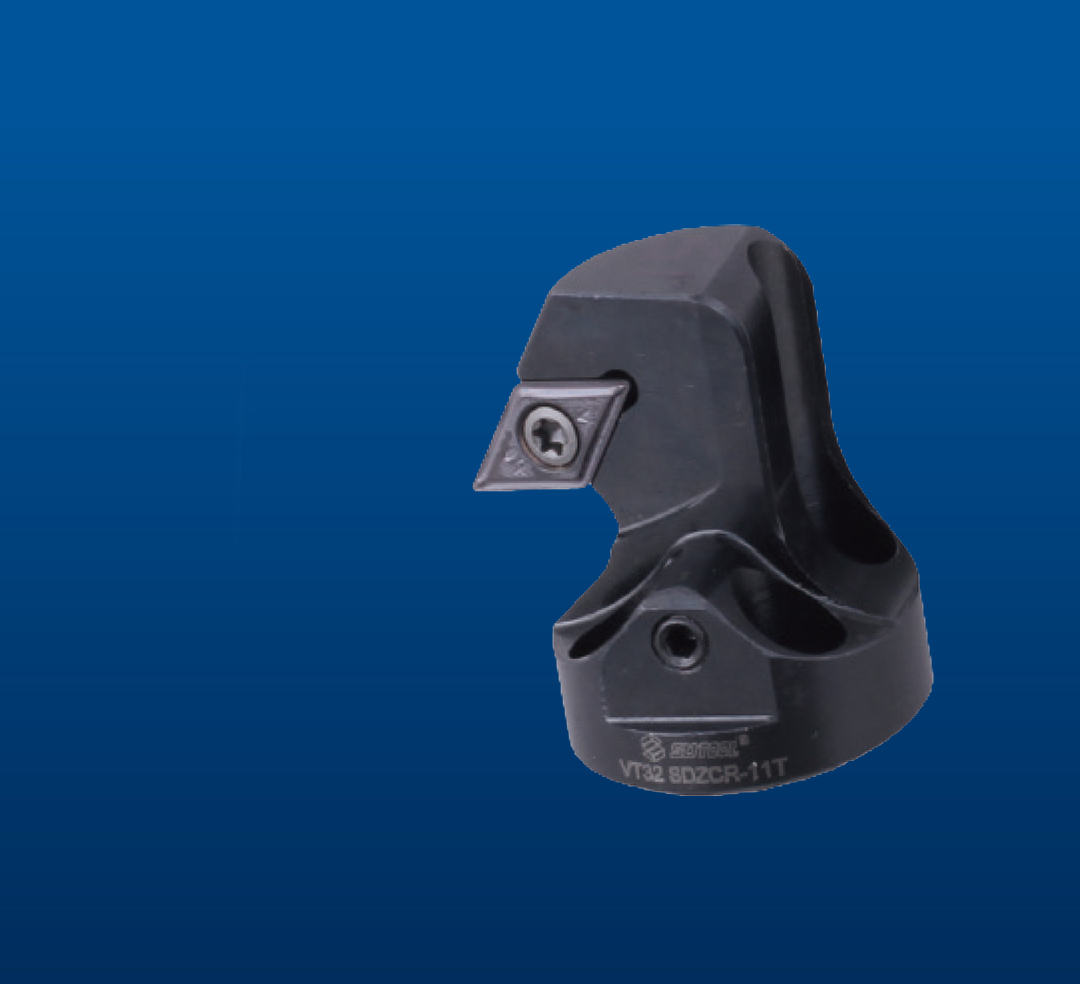

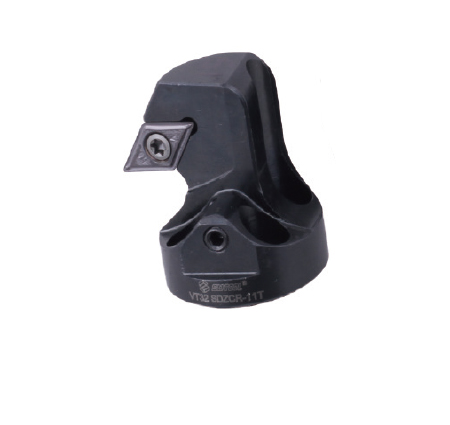

孔加工刀具
●配套在各种阻尼减振刀杆上;
●种类繁多,满足客户不同需求;
●一种阻尼减振刀杆可以同时配套多种刀头;
●采用V型齿连接,连接定位精度高,便于重复装夹。

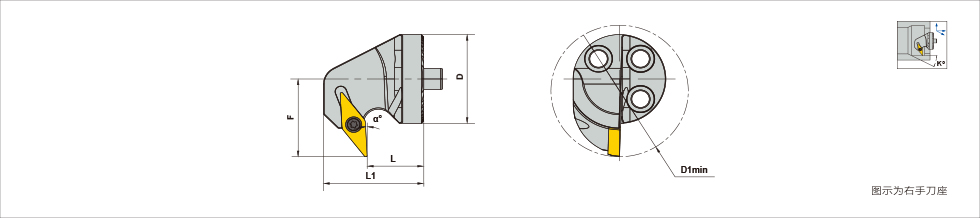

规格型号 | D | D1 min | F | L | L1 | α° | K° | KG | 适配刀片 |
VT20 SVZCR-11 | 20 | 32 | 20 | 15 | 27 | 3° | 45° | 0.03 | VC.. 1103.. |
VT25 SVZCR-11 | 25 | 37 | 22 | 15 | 27 | 3° | 45° | 0.05 | VC.. 1103.. |
VT20 SVZCL-11 | 20 | 32 | 20 | 15 | 27 | 3° | 45° | 0.03 | VC.. 1103.. |
VT25 SVZCL-11 | 25 | 37 | 22 | 15 | 27 | 3° | 45° | 0.05 | VC.. 1103.. |
●刀片请根据不同材料单独订购,“请点击此处”
最新资料更新中....
西安XXX公司
企业刀具国产化:阻尼减振刀具技术,国内由空白阶段逐渐发展成熟,并在工程机械行业、军工等各行业得到验证!完全解决了 “卡脖子及垄断”问题。
一、加工内容: 车M178X2螺纹
●材料:35CrMnSi,热后HRC48-54;
●机床:CK61100X5000(上海欣机机床);
●冷却:内冷 乳化液;
●被加工螺纹尺寸:M178X2;
●刀杆悬伸长度:1500mm。
二、选用刀具
●刀杆:VH80 C130×2475VE.R-21090
●刀座:VH80 SINR.F54-21090
●刀片:16IRM 3.00 ISO IC908
三、切削参数
刀具信息 | 测试刀具(粗车) |
品牌 | 松德 |
刀体(刀盘、刀杆、刀柄)型号 | VH80 C130×2475VE.R-21090 |
直径(mm) | 130 |
刀头 | VH80 SINR.F54-21090 |
刀片、刃具型号 | 16IRM 3.00 ISO IC908 |
转速(rpm) | 100 |
线速度Vc(M/min) | 66 |
每转进给量mm/rev | 3 |
工作台/主轴进给mm/min | 300 |
切削深度ap(mm) | 0.1 |
加工长度L(mm) | 90 |
单件加工时间(min) | 12′ |
四、切削效果
